近日，美國一名學者研發出了一種全新的嵌入式開發系統，該系統被命名為μC/OS-II 。這個系統當中的絕大多數代碼使用ANSIC 進行的編寫。能夠用于8 位、16 位、32 位、甚至64 位微處理器、微控制器、數字信號處理器等，具有操作系統最基本最核心的功能，非常適于在小型系統和片上系統(SOC)中使用。
USB 驅動程序的設計

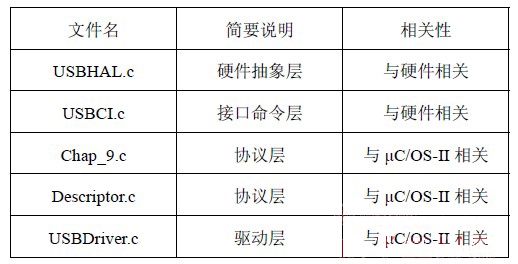

這個系統為開發者提供了非常多的實時操作內核。通常開發者在進行系統操作時需要自己來編寫外圍器件的驅動程序。以使外圍器件能在操作系統的協調下更好的為用戶服務。為了使軟件可移植性強，易維護，采用分層的方法編寫USB的驅動程序。綜合考慮USB 協議、USB 硬件接線、μC/OS-II的結構來進行分層，下表所列為USB 驅動程序分層結構。
USB系統軟件的設計
嵌入式設計中的USB系統設計與系統的業務和應用模塊聯系非常緊密。在μC/OS-Ⅱ?qū)SB進行初始化時，不但要對USB 硬件接口初始化，還需要對其相關軟件進行初始化，比如：設置中斷處理函數，以及單獨創建一個TaskSetup 任務以完成上位機對USB 系統主機的枚舉。中斷處理過程采用的是非向量中斷的方式，首先由中斷狀態寄存器的值判斷中斷產生的原因，然后由不同的原因設置不同的中斷處理函數。如果是數據中斷話則在相應的中斷處理函數中發送對應端點的信號量，這樣USB 驅動程序中讀寫接口才能成功被調用。
各種隨身智能數碼設備的誕生為人們帶來了便利，但眾多設備之間的數據互連傳遞正在成為嵌入式開發的難題。USB 是現今PC領域廣泛運用的總線接口技術，在一些嵌入式系統中，人們希望有USB 的出現，然而和系統其他模塊相比，USB 模塊顯得更加的復雜。本文詳細闡述了設計一個USB 主機系統的過程，綜合考慮USB 協議，USB 硬件連接和μC/OS-II 系統使軟件易于維護，移植型強。
