以FPGA作為核心處理器，提出基于FPGA多路機載冗余圖像處理系統的設計，本方案實現了對多路DVI視頻冗余信號的解碼、編碼、實時處理以及輸出顯示，并且信號通道增加冗余設計，因而加強了系統的穩定性和可靠性。方案中的電路設計簡潔，具有較強的靈活性和擴展性。通過實際測試結果表明，系統能夠流暢地對1 600×1 200分辨率，60 Hz刷新率，24位真彩色的高清視頻進行實時處理，其系統可靠、穩定，實用性強。
DVI(數字視頻接口)是當前數字顯示領域研究和應用的熱點，面向DVI輸出的視頻處理技術不僅解決了顯示器高分辨率、高刷新率等問題，而且提高了穩定性和顯示性能，并進一步降低了平板顯示器的成本。因此，面向DVI輸出的視頻控制器的研究具有十分重要的現實意義。
根據DVI標準，一條TMDS通道可以達到165 MHz的工作頻率和10 b 接口，也就是可以提供1.65 Gb/s的帶寬，這足以應付1 920×1 080@60 Hz(23寸LCD)的顯示要求。另外，為了擴充兼容性，DVI還可以使用第二條TMDS通道，這樣其帶寬將會超過3 Gb/s.也正是由于其較高的帶寬優勢，目前DVI已經成為了IT業界最具前途的規范。
DVI具有支持高帶寬數據傳輸和高清晰圖像顯示的優點。模擬視頻的顯示是通過數字到模擬到數字的轉化實現的，而DVI接口無需進行這些轉換，直接數字到數字，避免了信號轉換而帶來的圖像質量損失，使圖像的清晰度和細節表現力都得到了大大提高?；谝陨蟽烖c，DVI接口被廣泛應用于航空、航天等領域。
1 總體方案設計
1.1 總體方案原理框圖

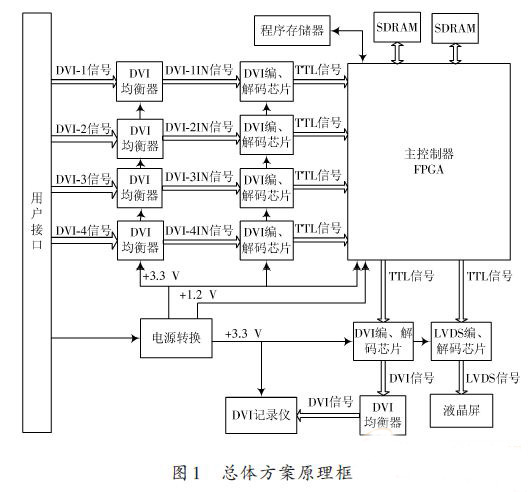

用戶輸入4路DVI信號，然后根據輸入信號特性進行選擇，將視頻信號實時顯示在液晶屏上。另外，將實時顯示的圖像回送給記錄儀，此時記錄儀實時記錄當前的信息以及故障信息，確保在全任務階段圖像顯示的正確性。根據設計要求，選擇Altera公司生產的FPGA 芯片EP2S30F1020I4 為主控芯片，配置芯片選用EPCS16SI16N.利用FPGA內部豐富的邏輯資源和強大的IP核，配以相應的外部電路，構建出一個靈活、簡潔、可靠的機載視頻圖形處理系統的嵌入式硬件模塊。其總體方案原理框圖如圖1所示。
1.2 DVI編解碼設計
在很多設計中，設計人員為了方便，簡化電路，可能不會增加均衡器，對輸入信號不進行處理。從而在后期的產品試驗過程中，很容易就會出現信號顯示質量差，兼容性差的缺陷，導致整個產品重新設計或整改，延緩了產品交貨進度。根據用戶輸入的視頻特性，本文采用均衡器+DVI編、解碼器的方式，對輸入、輸出信號進行轉換處理。這樣處理有如下優點：傳輸距離較長，信號干擾小;外圍電路簡單，設計靈活、可靠;系統速度快、靈活性強、功能可擴展，系統兼容性好。
在本系統中，選用TI 公司生產的均衡器DS16EV5110，該器件具有功耗低、體積小、外圍電路簡單等特點。另外，DVI編解碼芯片選用TI公司生產的芯片TFP401和TFP410，同樣具有功耗低、體積小、外圍電路簡單等特點。該器件控制引腳直接連接至FPGA，可以很好控制這些器件的工作狀態，以便減小功耗。并且，整個FPGA內部邏輯控制簡單、可靠。

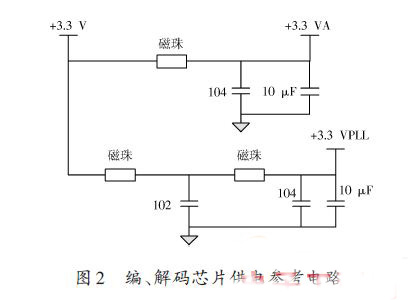

在硬件電路設計中，還需要考慮高頻特性對信號的影響。整個系統顯示的分辨率為1 600×1 200@60 Hz，信號位為真彩色24 b，采用奇偶方式，參考時鐘162 MHz，DVI編碼時鐘為10×162 MHz=1.62 GHz，其編碼碼元理論寬度僅為t = 1 1.62 Hz=0.62 ns，則碼元的最大變化時間應在0.62 4 = 0.16 ns之內?？紤]數據傳輸的可靠性和穩定性，采用雙像素傳輸，可以大大降低信號采樣頻率。此外，還要考慮到PCB布局地線的完整性和供電去耦特性。其編解碼芯片混合信號的供電參考電路如圖2所示。
