隨著智能控制的發展，對血細胞狀態及參數的分析也不斷采用最新的電子、光學、化學和計算機技術，從而滿足臨床工作對血液細胞分析的要求。智能的儀器可以減少人工勞動的強度，加快標本的處理速度，同時使得許多操作更加標準化及減少操作者之間的個體差異。
1 系統總體設計

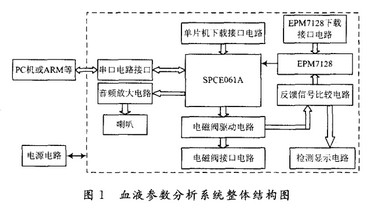

采用凌陽公司的SPCE061A單片機設計了血液參數分析系統，液路采用電磁閥門來控制，時序電路根據血液分析儀的實際要求進行設計，可以實現檢測參數的智能語音提示。系統的整體結構如圖1所示。
系統通過13路電磁閥和1路壓力泵來控制整臺儀器的流路。控制系統接到傳來的指令時，打開相應的血液樣本的通路，各種不同液路之間通過電磁閥進行隔離和導通。控制在凌陽SPCE061A單片機中實現，SPCE061A單片機的I/O口只有32位，系統的I/O口將不夠用，故而使用EPM 7128作為邏輯控制單元。通過通用異步串口UART與SPCE061A進行通信，實現對每個回路的工作狀態的檢測結果的處理和報警。反饋比較芯片采用339，輸出后傳送到EPM7128處理，最后反饋到單片機。音頻放大電路采用SPY0030集成芯片，能夠取得很好的放大效果。
2 系統硬件設計
硬件電路主要分為SPCE061A最小系統、電磁閥驅動電路和CPLD外圍電路等部分。
2.1 最小系統
接上晶振及諧振電容，在鎖相環壓控振蕩器的阻容輸入VCP端接上相應的電容電阻后即可實現最小系統。其他不用的電源端和地端接上0.1μF的去耦電容提高抗干擾能力。
2.2 電源
SPCE061A內核電壓要求為3.3 V，而I/O端口的電壓可以選擇3.3 V也可以選擇5 V。所以，設計兩個電源接口：5 V和3.3 V。對于I/O端口來說，這兩種電平的選擇通過跳線來選擇。
2.3 音頻輸出
單片機音頻輸出信號是由內部的D/A轉換輸出的電流信號。在外部首先分流，然后進行電流到電壓信號的轉換，最后再經過SPY0030音頻放大器，輸出后驅動喇叭。
2.4 電磁閥驅動
凌陽單片機的I/O口輸出的電壓為+5 V，最大輸出電流大概為十幾毫安。系統采用兩級放大驅動。接IOA口的為PNP型的9012貼片型三極管，第二級為NPN型的8050貼片型三極管。
為系統的調試方便，采用RS 232芯片實現SPCE061A與PC機之間的通信。
