我們都知道液晶顯示器件獨具的低壓、微功耗特性使它可以直接與大規模集成電路結合開發出一系列具有便攜顯示功能的產品，再加之其顯示信息量大和接口方便等優點，現在已被廣泛應用于計算機和數字式儀表等領域，成為測量結果顯示和人機對話的重要工具。本文方案選用SMC0820E液晶顯示模塊作為顯示器件。為使LCM在不同的溫度下有較好顯示效果，還引入數字電位器X9313實現其溫度補償電路，有效控制LCM偏壓輸入。本文在介紹SMC0820E和X9313的基礎上，討論了兩者的硬件接口電路及軟件編程。
液晶顯示模塊SMC0820E
SMC0802E標準字符點陣型液晶顯示模塊，采用點陣型STN(Super Twisted Nematic)液晶顯示器，可顯示2×8西文字符，字符尺寸為2.96mm×5.56(W×H)mm，內置HD44780接口型液晶顯示控制器，可與MCU單片機直接連接，廣泛應用于各類儀器儀表及電子設備。
1 主要技術參數
工作電壓：4.8～5.2V;
工作電流：2.0mA(5.0V);
工作溫度：-30～+80℃;
接口方式：并行接口。
2 溫度特性

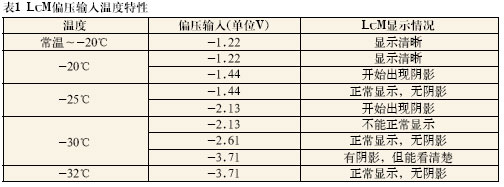

液晶既具有晶體的雙折射性又具有液體的流動性，只有在一定的溫度范圍內才呈現液晶態，且在液晶態溫度范圍內，其特性也隨溫度變化而變化，這一特性對STN型LCD尤其重要。因此，LCD的特性與環境溫度密切相關。溫度低時，LCD的透射比就會降低，引起圖像模糊;溫度高時，又會產生嚴重的交叉效應。為保證液晶顯示能在較寬的溫度范圍內正常工作，驅動電路的溫度補償是必不可少的。本方案引入數字電位器X9313進行溫度補償，可通過控制LCM的偏壓輸入使其保持穩定的對比度。通過實驗，可得本文選用的液晶顯示模塊偏壓輸入的溫度特性，該溫度范圍適合正常工作環境的要求，具體數據如表1所示。
由表1可知，對LCM偏壓輸入的控制分為兩部分：常溫和低溫。為得到低溫情況下詳細的溫度特性，對表1中數據進行三次樣條曲線擬合，可以得到該區間內任一溫度對應的偏壓輸入值，擬合曲線如圖1所示。
