IO口對初學單片機的同學來說還是不容易理解的，今天就幫助大家分析一下單片機IO口的驅動問題。單片機的IO口想要完成一次完整的控制就需要三個關鍵的屬性，數據、屬性、和方向，這三種屬性結合在一起才能形成完整的控制。

單片機在輸出電平時所需的電流大小和限度關乎到單片機輸出驅動問題，單片機輸出低電平時，將允許外部器件，向單片機引腳內灌入電流，這個電流，稱為“灌電流”，外部電路稱為“灌電流負載”;而在輸出高電平時，則允許外部器件，從單片機的引腳，拉出電流，這個電流，稱為“拉電流”，外部電路稱為“拉電流負載”。

通常來說，能帶動多少個TTL輸入端就說明這款單片機能夠承受多少的負載，而51單片機的負載能力其實是非常小的、P2 和 P3口，每個引腳可以都帶動4個 TTL 輸入端，只有P0 口的能力強，它可以帶動8 個!分析一下 TTL 的輸入特性，就可以發現，51單片機基本上就沒有什么驅動能力。它的引腳，甚至不能帶動當時的LED進行正常發光。在 AT89C51單片機流行起來之后，單片機引腳的能力大為增強，可以直接帶動LED發光了。

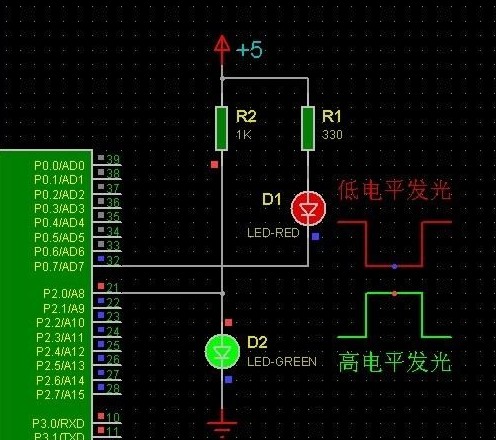

在電路圖中我們可以看到，并沒有任何器件去驅動，它們是經由單片機的引腳的來控制發光顯示的。
