在電源設計中，工程師通常會面臨控制IC驅動電流不足的問題，或是由于柵極驅動損耗導致控制IC功耗過大的問題，為緩解這些難以避免問題，工程師通常會采用外部驅動控制。最重要的是工程師如何解決控制IC驅動電流不足，需要利用幾個部件構建獨立驅動器，具有同步整流器的電源可使用變壓器的繞組電壓來驅動柵極。

解決方案：

簡單的緩沖器可驅動2Amps以上的電流

FMMT618的更高電流驅動器可增強驅動能力

在電源設計中，工程師通常會面臨控制IC驅動電流不足的問題，或者面臨由于柵極驅動損耗導致控制IC功耗過大的問題。為緩解這一問題，工程師通常會采用外部驅動器。半導體廠商(包括TI在內)擁有現成的MOSFET集成電路驅動器解決方案，但這通常不是成本最低的解決方案。通常會選擇價值幾美分的分立器件。

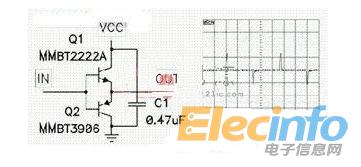

圖1:緩沖器可驅動2Amps以上的電流

圖1中的示意圖顯示了一個NPN/PNP發射跟隨器對，其可用于緩沖控制IC的輸出。這可能會增加控制器的驅動能力并將驅動損耗轉移至外部組件。許多人都認為該特殊電路無法提供足夠的驅動電流。

如圖2中hf曲線所示，通常廠商都不會為這些低電流器件提供高于0.5A的電流。但是，該電路可提供大大高于0.5A的電流驅動，如圖1中的波形所示。就該波形而言，緩沖器由一個50Ω源驅動，負載為一個與1Ω電阻串聯的0.01 uF電容。該線跡顯示了1Ω電阻兩端的電壓，因此每段接線柱上的電流為2A.該數字還顯示MMBT2222A可以提供大約3A的電流，MMBT3906吸收2A的電流。

事實上，晶體管將與其組件進行配對(MMBT3904用于3906,MMBT2907用于2222)。這兩個不同的配對僅用于比較。這些器件還具有更高的電流和更高的hfe, 如FMMT618/718對，其在6A電流時具有100 的hfe(請參見圖2)。與集成驅動器不同，分立器件是更低成本的解決方案，且有更高的散熱和電流性能。

圖2:諸如FMMT618的更高電流驅動器可增強驅動能力
