我們要設計由UC3842組成的DC-DC轉換器，總的框架采用參考現成電路。現實問題是輸入電壓和工作頻率不同，將參數重新定位設計電路。UC3842是美國Unitrode公司生產的一種高性能單端輸出式電流控制型脈寬調制器芯片。

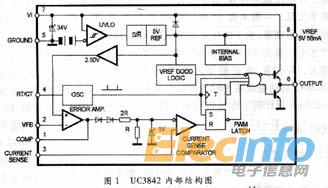

UC3842為8腳雙列直插式封裝，其內部原理框圖如圖1所示。主要由5.0V基準電壓源、用來精確地控制占空比調定的振蕩器、降壓器、電流測定比較器、PWM鎖存器、高增益E/A誤差放大器和適用于驅動功率MOSFET的大電流推挽輸出電路等構成。端1為COMP端;端2為反饋端;端3為電流測定端;端4接Rt、Ct確定鋸齒波頻率；端5接地;端6為推挽輸出端，有拉、灌電流的能力;端7為集成塊工作電源電壓端，可以工作在8～40V;端8為內部供外用的基準電壓5V，帶載能力50mA。
啟動過程

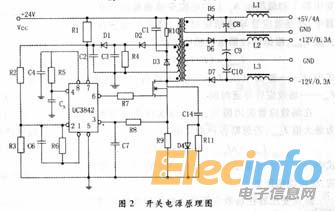

首先由電源通過啟動電阻R1提供電流給電容C2充電，當C2電壓達到UC3842的啟動電壓門檻值16V時，UC3842開始工作并提供驅動脈沖，由6端輸出推動開關管工作，輸出信號為高低電壓脈沖。高電壓脈沖期間，場效應管導通，電流通過變壓器原邊，同時把能量儲存在變壓器中。根據同名端標識情況，此時變壓器各路副邊沒有能量輸出。當6腳輸出的高電平脈沖結束時，場效應管截止，根據楞次定律，變壓器原邊為維持電流不變，產生下正上負的感生電動勢，此時副邊各路二極管導通，向外提供能量。同時反饋線圈向UC3842供電。UC3842內部設有欠壓鎖定電路，其開啟和關閉閾值分別為16V和10V，如圖3所示。在開啟之前，UC3842消耗的電流在1mA以內。電源電壓接通之后，當7端電壓升至16V時UC3842開始工作，啟動正常工作后，它的消耗電流約為15mA。因?yàn)閁C3842的啟動電流在1mA以內，設計時參照這些參數選取R1，所以在R1上的功耗很小。
