光伏發電系統是利用電子組件將太陽能轉化為電能，逆變器作為整個系統的核心，通常又分為隔離型和非隔離型兩大類，如果將兩種類型的逆變器優點結合，對整個光伏發電系統的效率、可靠性、使用壽命的提高以及降低成本都是至關重要的。

本文主要介紹一種利用LLC諧振電路進行高頻光伏并網逆變器設計，將隔離型和非隔離型的優點結合，既減輕了重量、縮小了體積、降低了成本，又提高了電能質量和安全性。而且由于使用LLC諧振電路能夠實現DC-DC級功率器件的軟開關，可以大大降低功率器件的開關損耗，因此能顯著提高整個系統的轉換效率和器件的使用壽命。

光伏并網逆變器結構及基本原理

系統設計結構

采用LLC隔離的光伏并網逆變器結構如圖1所示，它包括DC-DC直流升壓級和DC-AC逆變級兩級結構，前級負責對太陽能電池陣列傳送過來的直流電進行升壓和最大功率跟蹤，后級負責對前級傳送過來的直流電進行逆變，最后經過濾波電路后進行并網。

工作原理

光伏并網逆變器通過使功率器件有規律的開通、關斷來控制電能的傳輸，功率器件的開通關斷采用脈沖寬度調制（PWM）方式來控制。太陽能電池產生的直流電首先送給DC-DC電路，DC-DC級執行最大功率點跟蹤（MPPT）算法，使太陽能電池始終工作在最大功率點。

經過最大功率點跟蹤控制后DC-DC電路將太陽能電池的電能進行升壓變成適合DC-AC級的直流電，然后送到DC-AC級將直流電變換成交流電。控制器對采樣電路采取的電網電壓或電流相位進行跟蹤計算，然后通過調節DC-DC級功率器件開關使逆變器的輸出電流與電網電壓同頻同相，最后通過輸出濾波電路或隔離變壓器將電能輸送到電網。本文DC-DC級輸入200~300 V，輸出400 V直流電壓，輸出功率500 W，滿載時功率因數不低于94%.DC-AC級輸入直流電壓400 V，功率等級600 W，功率因數為1.

LLC電路分析

本文采用LLC諧振電路代替工頻變壓器進行隔離，這是跟傳統光伏并網逆變器所不同的地方，也是其優點所在。傳統工頻隔離變壓器體積大、笨重、成本高，采用LLC諧振電路進行隔離可以大大縮小逆變系統的體積，提高效率和功率密度。LLC諧振電路是在傳統的串聯諧振電路基礎上，將變壓器勵磁電感Lm串聯在諧振回路中，構成一個LLC諧振電路。相比傳統的串聯諧振電路，由于增加了一個諧振電感，使得電路諧振頻率降低，無需使用額外輔助網絡就可以實現全負載范圍內的開關管零電壓開關；其次，變壓器副邊整流二極管可以有條件的工作在零電壓關斷，減小了二極管反向恢復所產生的損耗；而且其適合工作在寬的電壓輸入范圍下，輸入電壓越高，效率越高，在工作點最優時可獲得97%的轉換效率

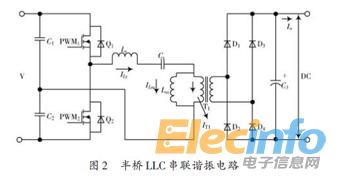

本文采用了一個半橋LLC串聯諧振電路，如圖2所示。半橋LLC串聯諧振電路包含輸入電容C1、C2，MOSFET Q1、Q2，諧振電感Lr，諧振電容Cr，變壓器T1，輸出整流二極管D1 ~ D4和輸出電容C3。

由于增加了一個諧振電感，LLC諧振電路具有兩個諧振頻率，一個是諧振電感Lr和諧振電容Cr的諧振頻率fr，另一個是Lm加上Lr與Cr的諧振頻率fm。計算公式如下：

在串聯諧振電路中，工作頻率fs高于fr時才能保證開關管工作在ZVS狀態，而在LLC電路中，只要保證fs高于fm就能實現開關管的ZVS.下面對它的工作過程進行簡單分析。

LLC電路根據開關頻率范圍可以分為四種模式，本文只討論fr》fs》fm模式下的工作原理，一個開關周期內整個工作過程如下所述，工作波形如圖3所示，PS1，PS2分別為Q1，Q2的驅動脈沖波形：

［t0 - t1］階段：t0時刻諧振電流為負，Q1體二極管導通，Q1兩端電壓鉗位在0，此時讓Q1導通為零電壓導通。能量從電源正極流向C1，C2中點，Lr，Cr諧振，諧振電流ILr經過開關管Q1并以正弦形式逐漸上升，流過變壓器原邊的電流IT1為諧振電流ILr與勵磁電流ILm之差，變壓器原邊電壓極性上正下負，副邊極性也為上正下負，因此D1、D4自然導通，變壓器原邊電壓被鉗位在nVo（n為變壓器變比），勵磁電流線性上升。

經過半個周期諧165現代電子技術2013年第36卷振時Q1仍處于導通狀態。半個周期之后諧振電流開始減小，勵磁電流繼續線性上升，t1時刻諧振電流與勵磁電流相等。

［t1 - t2］階段：t1時刻諧振電流ILr等于勵磁電流ILm，變壓器原邊電壓為0，副邊電壓也為0，副邊整流二極管全部截止，原邊不再向副邊提供能量，勵磁電感Lm開始參與諧振。由于Lm要比Lr大很多，LLC諧振周期明顯變長，所以諧振電流基本不變。t2時刻Q1關斷。

［t2 - t3］階段：t2時刻Q1關斷，此時Q2也處于關斷狀態，電路進入死區時間。諧振電流ILr對Q2的結電容放電，當它的電壓降到0時，體二極管導通，變壓器原邊繞組極性變為上負下正，副邊整流二極管D2、D3自然導通，勵磁電感Lm電壓被輸出電壓鉗位，不再參與諧振。諧振電流開始以2πLrCr為周期程正弦規律減小，勵磁電流線性減小。t3時刻Q2零電壓開通。

［t3 - t4］階段：t3時刻Q2零電壓開通，與第一階段類似，Lr、Cr諧振，諧振電流以正弦形式減小，勵磁電流線性減小。t4時刻諧振電流等于勵磁電流。

［t4 - t5］階段：t4時刻開始變壓器原邊電壓為0，副邊整流二極管全部截止，原邊不再向副邊提供能量，勵磁電感不再被輸出電壓鉗位，開始參與諧振。LLC諧振電流基本不變。

［t5 - t6］階段：與［t2 - t3］階段類似，電路進入死區時間，Q1、Q2全部關斷，諧振電流ILr對Q1的結電容充電，當它的電壓等于電源電壓時，體二極管導通，變壓器原邊繞組極性上正下負，副邊整流二極管D1、D4自然導通，勵磁電感Lm電壓被輸出電壓鉗位，不再參與諧振。

諧振電流開始以2πLrCr為周期程正弦規律增大，勵磁電流線性增大。t6時刻Q1零電壓開通，開始進入下一個周期。

在［t1 - t2］階段和［t4 - t5］階段，假設諧振電流不變，設為Im，則輸出電壓Uo可表示為：

式中：Ui為輸入電壓；T為開關周期；Ts為Lr和Cr諧振時的諧振周期。從式中可以看出，當T = Ts即fr = fs時這種情況下［t1 - t2］階段和［t4 - t5］階段將不存在，諧振電流是純粹的正弦波，副邊整流電路輸出電流臨界連續，均方根值最小，開關管導通損耗最小，電路效率最高［8］。所以，當LLC電路工作在諧振頻率時，效率最高。本文中LLC電路的主要作用就是隔離，在保證隔離的基礎上要使效率最高，因此本文中使開關管的開關頻率等于諧振頻率。

最大功率點跟蹤控制策略

最大功率跟蹤基本原理

太陽能電池是一種非線性直流電源，它的輸出受太陽光照條件的和溫度等環境影響非常大。在一定太陽照度和一定結溫的條件下，當光伏電池的端電壓（電流）發生變化時，其工作點也會沿著曲線變化。但是，一定會存在一個點，使得太陽能電池輸出的功率最大。這一點就被稱為最大功率點，尋找這一最大功率點的技術就被稱為最大功率跟蹤技術（Maximum Power Point Track-ing，MPPT）。

在常規的線性系統電氣設備中，為了獲得最大功率需要使負載的電阻等于電源內阻。但太陽能電池是一個非線性電源，它的內阻受環境影響而不斷變化，為了進行負載電阻匹配從而獲得最大功率，就需要不斷調整負載阻值。DC-DC變換器的等效電阻跟開關管的工作狀態有關，因此可以通過調節它的占空比來改變它的等效電阻，使它的等效阻值一直等于太陽能電池的內阻，這樣就可以使太陽能電池一直工作在最大功率點。

這就是光伏并網逆變器最大功率跟蹤的基本原理。

最大功率跟蹤算法

目前常用的最大功率跟蹤算法主要有恒定電壓跟蹤法、擾動觀察法、電導增量法等幾種，其中電導增量法以優良的跟蹤性能倍受青睞。下面簡單介紹其工作原理。圖4是太陽能電池特性曲線圖。由圖可以看出，在最大功率點的時候功率曲線斜率為0，即功率P對電壓V的導數為0，所以有dPdU =0，又因為P=UI，所以：

由上式可知，當輸出電導的變化量等于輸出電導的負數時，太陽能電池工作在最大功率點。具體實現方法是：通過檢測太陽能電池的輸出電壓和電流，根據上一個采樣周期電壓和電流的值計算出變化量；然后判斷電壓的變化量是否為零。若為零，再判斷電流的變化量是否為零，若都為零，則表示阻抗一致，則參考電壓Vref不變，占空比不變。若電壓變化量為零，電流變化量不為零，則表示光照強度有變化，根據電流的變化方向來決定擾動方向。當電壓變化量不為零時，判斷是否符合上式，若符合，表示在最大功率點。若電導變化量大于負電導值，則表示功率曲線斜率為正，功率點在最大功率點左側，需要增大Vref，反之需要減小Vref。

結語

本文鑒于傳統光伏并網逆變器使用工頻變壓器進行隔離的不足而提出了一種利用半橋LLC串聯諧振電路進行隔離的光伏并網逆變器設計方案，該設計方案通過將傳統變壓器隔離型光伏并網逆變器和采用LLC諧振電路隔離的光伏并網逆變器進行對比分析可知，半橋LLC串聯諧振電路能實現開光管的零電壓開關，減小開關損耗，從而大大提高逆變器系統的轉換效率。而且LLC諧振電路體積小，重量輕，成本低，易于實現小型化和模塊化，有助于光伏并網逆變器的廣泛推廣使用，以此證實了改方案的具有很強的實用性。
