現在的逆變器，可能技術核心多數集中在前后級的驅動卡上，因為控制線路，保護電路等都做在卡上。最近，在一位單片機朋友的幫助下，筆者做出了一塊多功能的前級驅動卡，和那塊可以“短路一年”的后級驅動卡，形成一個“黃金搭檔”。

這塊前級卡的主要特點是：

1.主控芯片，還是用SG3525或KA3525,保護電路部分，沒有用393之類的電壓比較器，而用了一塊14腳單片機，這樣，很多功能都可以集中于此，電路簡化了不少。

2.帶有一點智能化功能，以電壓檢測為例：

開機后，單片機先檢測BT電壓，連續測1秒鐘，如果BT在11.5以下（以BT12V為例），就認為電瓶虧電，用蜂鳴器提醒，同時鎖住3525的8腳。如果電壓在14.8以上，則認為是過壓，同樣蜂鳴器響，鎖住3525的8腳。

如是BT電壓在11.5-14.8之間，就釋放3525的8腳，軟啟動開機。

在運行過程中，如果連續2秒鐘BT電壓在11V左右，則認為電瓶電已接近放完，蜂鳴器長聲提醒，如果連續2秒鐘BT到10.5V以下，則認為電瓶已放完，就關閉3525，蜂鳴器短聲提醒。

如果電瓶接有充電回路，關機后，電壓就會慢慢上升，當升到12V時，逆變器又會自行軟啟動，但有個條件，它一定是離上次的欠壓關機1分鐘后才能開機，這樣設計的目的是：為了防止電瓶電壓很快回升，開機后又很快下跌，造成逆變器很快開機關機開機關機，最后造成機器損壞。

3.有溫控功能，SKP5582的13腳接一個熱敏電阻到地，溫度升高，13P的電壓會降低，如果13P電壓在1.5V以下時，開風扇，這時溫度下降，電壓也會回升，到1.7V時風扇停。如果電壓降到1V以下，則風扇繼續工作，LED亮，PWM關閉。

4.有管壓降檢測保護功能，前級的MOS管在工作時，也會有風險，如：后級H橋擊穿，高壓電容擊穿，高壓二極管擊穿，變壓器短路等。如果保護不及時，前級的MOS管就會炸管，起火。而用檢測MOS管管壓降的方式做出來的保護電路，是目前比較有效的保護方式。

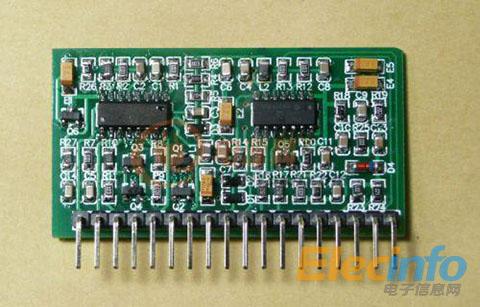

下圖即為SKP5582前級驅動卡：

（編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。）
