安規這一問題自始至終貫穿了所有的電子設計，只要涉及電子電路的設計，幾乎都需要考慮安規的問題，甚至在開關電源的PCB板的設計生產當中，安規都起著舉足輕重的作用。但PCB板布線的安全規范具體細則記憶起來比較繁瑣，所以我們將其濃縮簡化為一首方便記憶的順口溜，來方便大家記憶。

“開關電源安規中

一些條例要牢記

初次距離要保持

最低不小6mm

開槽也需4.5mm

保腳之間3mm

火零地要保持

最小不小3.5mm

高壓電容腳之間

保持距離要牢記

銅箔之間0.5mm

焊點之間1mm

孔邊之間1mm

銅點之間0.8mm

銅邊之間0.3mm

布線角度45

平行布線要均勻”

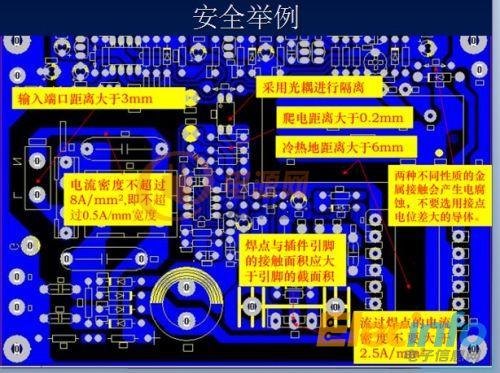

順便附上一張PCB印刷電路板的安全舉例，幫助大家理解。

不同領域的安全規范也不盡相同，我們這里僅僅對開關電源的PCB印刷電路板布線安規進行了總結。此順口溜僅僅作為基礎性的參考，大家還是要根據實際情況來對PCB印刷電路板的布線進行安規調整，保證產品的可用性和安全性。
