在電路設計當中，TL431算得上是使用次數比較頻繁，應用領域比較廣泛的一種IC了。并且由于TL431經常被用在反饋電路當中，所以其工作特性也十分引人注目。本篇文章將采用仿真的方式來對TL431陰極電流和參考端電壓的關系進行探討。

1、用saber仿真如下：

運行的是直流傳輸仿真，意思是輸入電壓V變化的時候，電路的工作情況。兩個波形的橫坐標是輸入電壓。

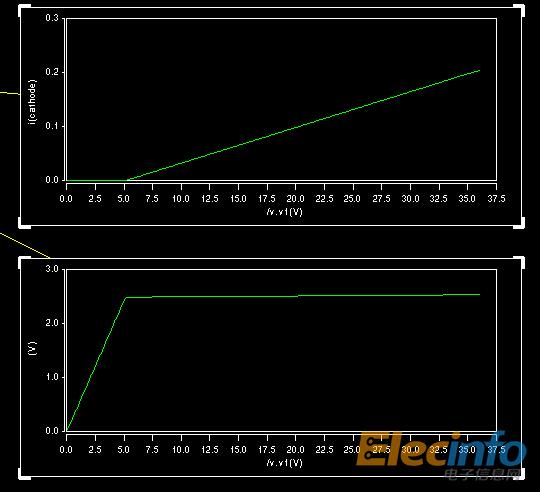

圖2當中波形分別為TL431的陰極電流，以及TL431的參考端電壓。可見，當TL431的參考端電壓，低于2.5V時，TL431的陰極沒有電流，即是不工作的。

圖1

圖2

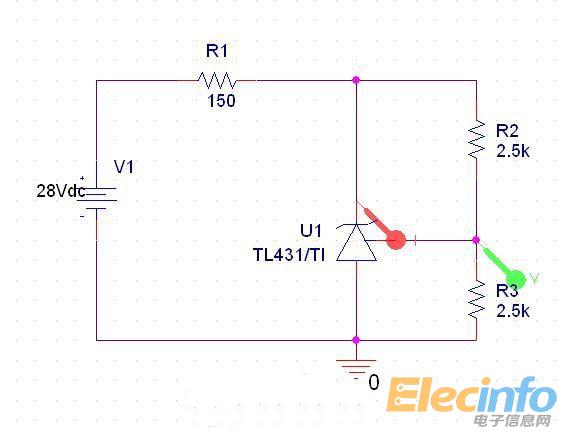

2、為更進一步驗證仿真的正確性，用pspice仿真如下，電路圖與saber中一樣。

圖3

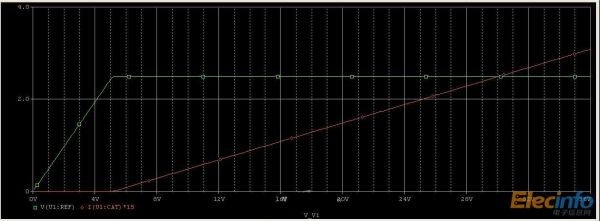

同樣運行直流掃描（DC sweep），得到如下結果（圖4）：橫坐標是直流輸入電壓V1，縱坐標綠色為TL431參考端電壓，紅坐標為TL431陰極電流。可見，與saber仿真結果是一樣的。

兩個仿真結果是一樣的，結果就很大程度是真實可信的。

圖4
