最近有一些剛入行的朋友就和小編說起了他們的苦惱：想學EMI/EMC方面的知識，自己學習摸不著頭緒，不知該從何處下手，又苦惱于沒有師傅來帶，讓EMI/EMC變得像個刺猬。針對這一“棘手”問題，小編特此將在本文中念叨念叨EMI，讓入門之路變得簡單。

EMI濾波器：

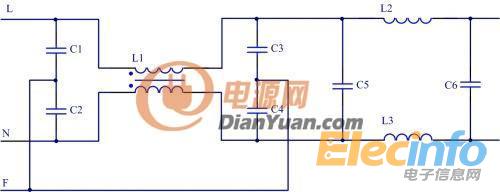

上面是EMI濾波器的基本框圖。

C1C2C3C4為Y電容，L1為共模扼流圈(共模電感)：主要針對共模噪聲。對于Y電容，選型面Y太窄，基本是沒有選的。一般是2個或者4個。容值大小的選型也不多，主要考慮電源的漏電流，在漏電流允許的情況下越大EMI越好。

共模扼流圈：用高磁導率值，可以使得體積更小，圈數更少?，F在磁導率為10000的材料已經很成熟了。這個值取mH級別的。百瓦級別的電源，幾個mH或者10mH左右。

共模扼流圈的取值經驗可以參考沙占友的書，但也只是經驗?！堕_關電源設計——入門與實例解析》

差模電感L2L3：由于容易飽和，一般不使用。若使用也只是uH級別的。

X電容：一般也是選取兩個，在EMI濾波器的最前端和最后端。取值面也很窄。在實驗室調試即可。

差模電感一般不使用，差模干擾主要還是靠X電容濾除。
