智能插頭和電器電度表等輔助計量應用使消費者了解和控制電能使用狀況，其他的輔助計量可幫助IT部門優化服務器群的功耗。在實際應用中，像傳感器、模擬前端組件和微控制器的選擇之類的考慮因素對于決定總體系統成本與復雜性有著舉足輕重的影響。本文介紹一款有效的實施方案，其應易于設計、成本低，滿足應用的主要需求——可靠地測量和報告電能消耗。

接下來我們一起討論下MSP430AFE2xx IC1在能耗測量應用中的特性與優勢。雖然MSP430AFE2xx適合公用電力表的能耗測量，不過這次主要討論的的是在輔助計量中的應用，例如：智能插頭、電器電度表、服務器功率表。

輔助計量表的功能

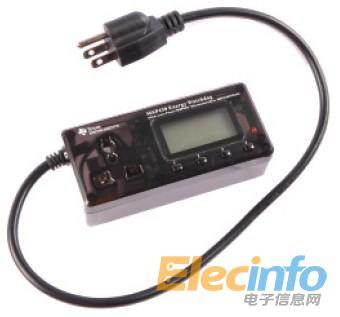

輔助計量表的形式可以是智能插頭(見圖 1)，也可以集成在電器設備(見圖 2)或服務器中。不管是哪一種形式，輔助計量表通常執行的是下列功能：

測量某種電器設備的實時能耗。

將能耗數據傳送給用戶。這可以利用輔助計量表自身上的一個簡單的 LCD 讀出器完成?；蛘?，輔助計量表也能夠以無線或有線通信的方法將數據傳送到一個遠程終端，前者采用 Wi-Fi? 或 ZigBee? 技術，而后者則使用串行端口或電力線通信 (PLC) 技術。

輔助計量表可以選擇具備對輸送至電器設備的功率實施調節的能力。例如：在尖峰負荷時間關斷電器設備或從某個遠程位置進行控制。

用于能耗測量的組件

能耗測量系統需要使用電壓和電流傳感器、一個用于連接這些傳感器的 AFE 和一個負責完成能耗測量計算的 MCU。能耗測量結果可顯示在 LCD 屏之上，或通過串行總線發送至其他設備以進行無線通信，如下一頁上的圖 2 所示。

圖 2：能耗測量系統方框圖
