在反激式電源設計中，RCD以其結構簡單、成本低廉的優點通常被用于箝位電路，本文就將詳細介紹反激式變換器中RCD箝位電路的設計及應用。
反激式變換器具有低成本，體積小，易于實現多路輸出等優點，因此被廣泛應用于中小功率(≤100w)的電源中。 但是，由于變壓器漏感的存在及其它分布參數的影響，反激式變換器在開關管關斷瞬間會產生很大的尖峰電壓，這個尖峰電壓嚴重危脅著開關管的正常工作，必須采取措施對其進行抑制，目前，有很多種方法可以實現這個目的，其中的RCD箝位法以其結構簡單，成本低廉的特點而得以廣泛應用，但是，由于RCD箝位電路的箝位電壓會隨著負載的變化而變化，如果參數設計不合理，該電路或者會降低系統的效率，或者會達不到箝位要求而使開關管損壞，本文介紹了反激式變換器中的RCD箝位電路的基本原理，給出了一套較為實用的設計方法。

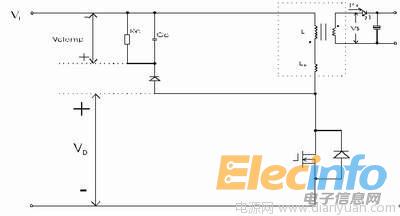

反激式變換器中RCD箝位電路的工作原理
圖中：Vclamp:箝位電容兩端間的電壓
Vin:輸入電壓
VD:開關管漏極電壓
Lp:初級繞組的電感量
Llk:初級繞組的漏感量
該圖中RCD箝位電路的工作原理是：當開關管導通時，能量存儲在Lp和Llk中，當開關管關閉時，Lp中的能量將轉移到副邊輸出,但漏感Llk中的能量將不會傳遞到副邊。如果沒有RCD箝位電路，Llk 中的能量將會在開關管關斷瞬間轉移到開關管的漏源極間電容和電路中的其它雜散電容中，此時開關管的漏極將會承受較高的開關應力。若加上RCD 箝位電路，Llk中的大部分能量將在開關管關斷瞬間轉移到箝位電路的箝位電容上，然后這部分能量被箝位電阻Rc消耗。這樣就大大咸少了開關管的電壓應力。
