多路輸出電源交叉調整率與最小負載

    2014-09-16 10:13 來源:電子信息網 作者:云際

    從事電源行業的朋友都知道,對于低成本、低功率的多路輸出電源,其技術規格書常常顯示為了維持調整率,必須為其中一路或多路輸出施加最小負載。到底這是為什么?本文小編就將舉例說明這一問題。

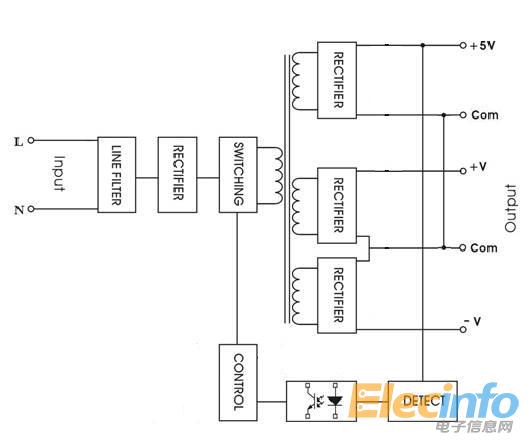

    下圖是一個簡單的三路輸出電源工作原理圖:

    1

    Input——輸入;Output——輸出;Line filter——輸入濾波電路;Rectifier——整流電路;Switching——開關電路;Control——控制電路;Detect——輸出檢測

    在該圖的中部靠右側是變壓器的三個輸出繞組。

    在輸出1(+5V)上,變壓器的輸出得到整流并濾波,從而提供穩定的直流輸出。如果該輸出電壓不在設定電壓的水平,比如由于負載變化導致,電源將自動校正。實現這一功能的過程為,首先檢測輸出電壓,將其與內部參考電壓進行對比,然后通過光電耦合器將信號反饋至控制電路。該控制電路將相應的調節變換器的脈沖寬度。該路輸出的調整率通常為1%至2%。然而,在輸出2和3(+V和-V)上,可以發現并沒有反饋至控制電路。這些輸出稱為“半調節”輸出。例如,如果輸出2的負載增加,則輸出將略微降低,但不提供任何自動校正。該壓降在規格書中表示為負載調整率,通常為3%至5%。

    關于最低負載,如果輸出1上的負載很小或完全空載,則輸出將仍然保持在設定電壓,但開關變換器脈沖寬度將變得極小。輸出2和3上的輸出電壓由于脈沖寬度極窄而大幅度降低,特別是當輸出負載為滿載時,12V的輸出電壓可能降至8V;相反,如果對輸出1施加滿載,但輸出2和3不施加任何負載,則2和3上的電壓將上升,從而12V的輸出可能會超過14V。

    輸出1上的負載變化對“半調節”的輸出2和3的效應在很多場合中都稱為“交叉調整率”特性。
