2014年黑龍江省TI杯電子設計大賽結束了，F(xiàn)題(無線電能傳輸裝置)測試已經完成，電子信息網作為主辦方祝賀同學們凱旋。雖然比賽結束了，同學們對電源的熱情依然沒有減少，對于比賽中遇到的單片機問題還做了總結，看看這位同學的問題你有沒有遇見過，有沒有更好的解決方案。

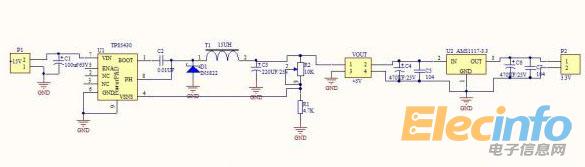

供電電路圖

以上是軟件供電電路圖，軟件分為三大部分供電，STM32單片機3.3V供電，超聲波測距模塊5V供電，1602液晶5V供電，用TI的芯片TPS5430將+15V轉化成5V，然后通過線性穩壓芯片將+5V轉化成+3.3V，從電路圖來看，所有的電源模塊供一個地。軟件寫的超聲波測距程序，在單片機開發板上測試，比較精準。

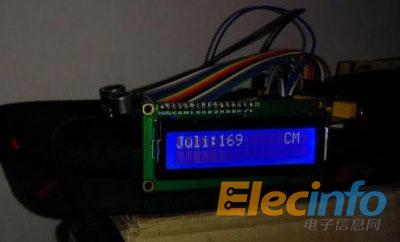

測到天花板之間的距離，測得為169CM，本人身高169CM，站在桌子試了一下，頭沒撞到頂，加上疊高的一部分正好。

遠距離測試
