如果說到精密穩壓源，就不得不提到TL431，它性能卓越，價格低廉。所以受到了很多電源工程師的追捧。不僅如此，由于獨特的電阻動態抗阻，使得TL431經常被用來取代穩壓二極管在電路中的位置。其雙電阻結構使夠隨意的設定從參考電壓到36V范圍內的任意值。得益于這些特點，讓TL431的應用領域十分廣泛，恒流電路、過壓保護、線性穩壓電源、直流穩壓等電路中經常能夠看到TL431的身影，本篇文章就將講解基于TL431的并聯和串聯型兩種線性穩壓電源。
TL431的內部結構和功能

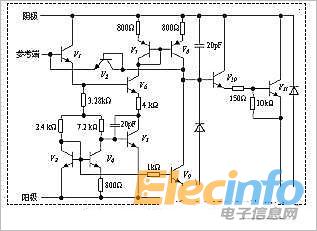

圖1 內部電路圖
首先，需要對TL431的內部電路進行一下熟悉，這也是方便新手來快速理解其結構。圖1是TL431的內部電路圖。它由多極放大電路、偏置電路、補償和保護電路組成，其中晶體管V1構成輸入極，V3、V4、V5構成穩壓基準，V7和V8組成的鏡像恒流源，與V6、V9構成差分放大器作中間級，V10、V11形成復合管，構成輸出，其它一些電阻、電容、二級管分別起偏置、補償和保護作用，在原理上它是一個單端輸入、單端輸出直流放大器。

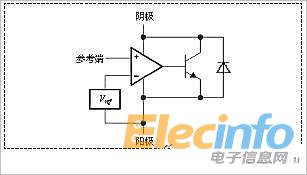

圖2
圖2為等效功能的示意圖，其主要由三部分組成，輸出開關管、電壓比較器，以及2.5V的精密基準電壓源。參考端的輸出電壓與精密基準電壓源Vref相比較，當參考端電壓超過2.5V時，TL431立即導通。因為R端控制電壓誤差為±1%，所以參考端能精確地控制TL431的導通與截止。
