在小功率開關電源中VCC繞組與EMI的關系是決定成本與效率的一個方面，在本文中以實例說明了VCC繞組與EMI的關系。因為理論只是基于特定的前提條件成立的情況下，而實際中的情況缺千差萬別。本文在以下的實例中解決了關于EMI一致性的問題，所以EMI也可以達成低成本且減少了效率損失的效果。

當干擾源在初級或在次級的時候，變壓器如何優先考慮漏感和分布電容呢？例如在一個電路中，輸入端EMI對策空間比較足，那么就可以下很多功夫。EMI測試發現只要輸出端加個電感就可以過了。在這種情況下如何將次級EMI轉嫁到初級？我們可以嘗試以下三種方法：

1、既然在輸出端加共模電感有效，那一般也可以把這個共模電感加在輸入端，至于圈數和core的μ值根據實際可能要微調。

2、如果這個干擾有通過變壓器，就可以通過調節變壓器的寄生電容來達到平衡（寄生電容不是越小越小也不是越大越好）。

3、要看此干擾是誰產生的，比如是副邊二極管的反向恢復，或者線路寄生參數諧振產生等等，可以加磁珠，改變諧振參數這些招來抑制。最后這些都要對具體情況與案例而言。

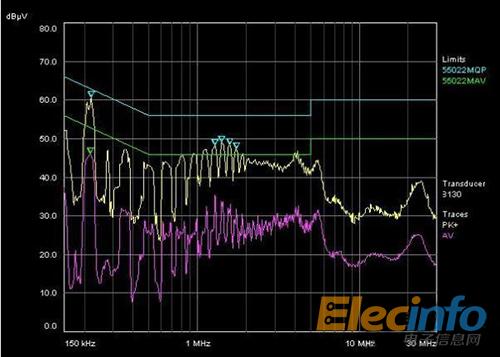

VCC繞組與EMI有關系，但到底影響有多大？影響什么頻段？這也是我們需要去實際測試的，在小批量測試中發現有的EMI很好，可以達到10dB以上，有的很差(見圖一)，存在一致性問題。

圖一

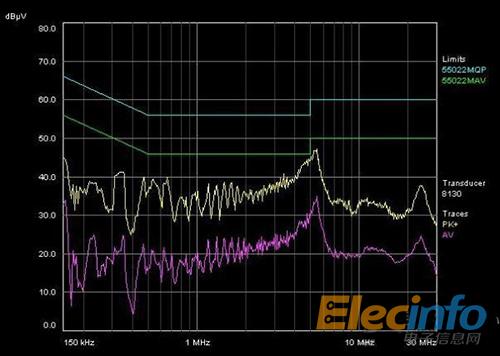

以上結果雖然過認證沒有問題，但明顯裕量不足，在批量的時候會出問題。下面為經過調整VCC繞組后的波形，裕量都有10dB以上。

圖二

上面案例中變壓器的繞組結構為：初級--屏蔽--次級--VCC--初級

此例顯示出了EMI與VCC繞組的關系，同時也說明解EMI并不一定需要以犧牲效率為代價，只要了解其原理，可以用簡單、經濟的方式。其實從變壓器著手，不需要動layout，是個很不錯的方法。
