致力于亞太地區市場的領先電子元器件分銷商—大聯大控股宣布，其旗下友尚推出基于TI MSP430F67641 SoC的三相智能電表解決方案。
大聯大友尚代理的TI MSP430F67641 SoC 內置了高效能 ΔΣ 模擬數字轉換器 (ADC)，適用于需要在寬動態范圍內提供高準確度的能量測量產品。一個整合型 320 段 LCD 免除了增設外圍驅動器的需求，讓開發人員能夠打造出擁有詳細顯示和擴展語言支持能力的下一代智能型能量測量設備，同時仍可在睡眠模式中保持低功耗。
此外，新型 MSP430F6779A 計量 SoC 還具備進階安全和靜電放電 (ESD) 特性。一個 128 位進階加密標準 (AES) 硬件加速型模塊可縮短加密時間，并改善電表安全性和效能。憑借更多的整合型芯片上閃存，智能電網開發人員就能整合更多的進階計量功能，如多住戶動態定價、用于區間數據的大型緩沖器、用于電表數據格式化的 DLMS/COSEM以及針對有線和無線協議的通訊堆棧。
另外，開發人員還將受惠于 TI 的 TPS54060 降壓型轉換器，該轉換器可提供一個 3.3V 的穩定直流 (DC) 電源和低靜態電流，進而確保 MSP430F67641 和 MSP430F6779A裝置的全速操作。

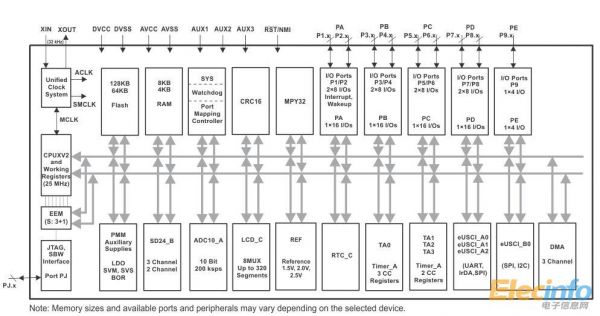

圖示1- MSP430F6779A方案框架圖
TI 計量 SoC 的其他特性與優勢：
在 2000:1 的動態范圍和 -40°C 至 +85°C 的溫度范圍內，MSP430F67641 裝置可提供 0.5% 的準確度，而 MSP430F6779A 裝置則可提供 Class 0.1 準確度;
免費的能源數據庫代碼可執行符合 ANSI/IEC 標準之電表所需的全部能量和功耗計算，并為開發公用事業計量表產品的客戶提供一個簡單的起點;
MSP430F67641 SoC 提供了多種低功耗模式和低至 0.78μA 的功耗，因而適合需要設計超低功耗計量設備的開發人員;
芯片上 10 位SAR ADC 和ΔΣ ADC 的同時采樣免除了用于順序采樣的軟件補償，有助于開發人員縮減軟件代碼的長度;
整合型芯片上內存，包含 MSP430F67641 上的 128KB 閃存和 MSP430F6779A 上的 512KB 閃存，讓開發人員能夠內置有線和無線協議的通訊堆棧，包括 ZigBee?、wM-Bus、電力線通訊(PRIME、G3-PLC、IEEE-P1901.2)和 RF 網型網絡。

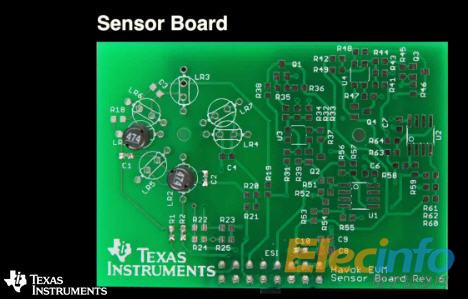

圖示2- MSP430F6779A展示板照片
