想過沒？示波器也便攜。近日一款示波器手表的出現給工程師們想要隨時隨地、隨心所欲的測試波形的心愿帶來了福音。示波器手表具備現代手表的所有功能(時間、日歷、鬧鐘、等)，并結合了Xprotolab(示波器、波形發生器、邏輯分析儀、協議嗅探器、頻率計數器)的所有功能。

這些輕量級的移動測試設備開始引起許多用戶的關注。示波器手表用于快速便捷的測試或測量，手表使用的Atmel的8位微控制器ATXMEGA256A3U實現2個通道示波器，使用了夏普的LCD LS013B7DH03用于波形顯示，有8個按鈕用于測量操作，同時還具有Micro USB接口和pad數據接口。這或?qū)⑹莾蓚€通道范圍8邏輯分析儀輸入和波形發生器，戴在手臂。它會做一個FFT和所有的功能有一個期待在一個小范圍。

這款手表示波器有著測量波峰之間電壓、信號頻率周期、脈沖之間時間間隔等功能。其采用最新的加密機制，可以對鎖定位進行編程，以保護自編程數據的安全，加密性能非常強。ATmega系列是8位的AVR單片機。ATxmega系列是mega8位的升級產品具有多個產品線AVR32就是32位的AVR單片機 AVR單片機的ROM容量可以從型號上看出，比如ATmega8/16/32/64/128的單片機，其ROM分別為8K、16K、32K、64K和128K。ATxmega和AVR32以此類推。ATmega48/88/168的ROM不是48K、88K和168K，這三種單片機的配置和ATmega8相似，實際ROM容量分別為4K、8K和16K。此外ATtiny25/45/85也是這樣，其ROM分別為2K、4K和8K。

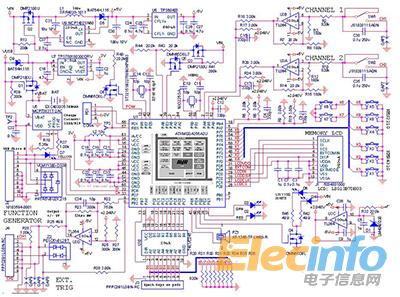

經官方數據顯示，該款手表示波器有著一個功能強大的8位微控制器，可以用C語言或匯編語言編程。Gabriel提供了一個下載其原理圖(PDF)的鏈接，因此用戶可以在上面編寫自己的應用。至于儀器的探頭，Gabriel說他設計了一個特殊的BNC適配器，上面有一個9針的頭可以使用標準探頭。示波器手表的電池在示波器工作時可持續約12小時。當示波器不用時，每次充電可使用將超過30天。示波器手表樣品的外殼是用Afinia 3D打印機打印的。Gabriel計劃未來進一步縮減它的尺寸。一般規格ATXMEGA256A3U 256KB閃存，16KB SRAM，4KB EEPROM夏普內存液晶顯示器1.28寸，128x128像素手表大小：2“×1.6”×0.6“400mAh鋰電池，通過微型USB接口充電內部PDI接口4個觸摸式開關USB連接：PC應用程序，Android應用程序可用。示波器手表電路圖如下：
