嵌入式系統是用來控制、監視或輔助裝置,機器、設備的運行裝置,它是軟件和硬件的集合體,也可以涵蓋機械附屬裝置。目前深受認可,可以理解是:以應用為中心、以計算機技術為基礎、軟件硬件可裁剪、適應應用系統對功能、可靠性、成本、體積、功耗嚴格要求的專用計算機系統。嵌入式系統本身也是一個相對模糊的定義,滲透到我們生活中每個角落,工業、服務業、消費電子……,而恰恰是這種范圍的擴大,使得嵌入式系統更加難以明確定義。
在電力系統中,諸如發電機、水輪機、勵磁和調速系統、繼電保護等,均已全部或部分實現了狀態監測和故障診斷。然而,電力變壓器(尤其是配電系統中)卻是無人問津的荒地,完全未納入監測、故障診斷和預警服務的范圍。
電力設備在線運行狀態監測指對設備的運行狀態進行記錄、分類和評估,它為設備維護、維修提供決策依據,包括以下任務:
①積累設備運行情況資料和數據,建立設備運行的歷史檔案;
②對設備運行狀態處于正常或異常做出初步判斷,根據歷史檔案、運行狀態等級和已出現的故障特征及征兆初步判斷故障的性質和程度;
③對設備的運行狀態進行評估,并對評估進行分類,為設備檢修的實施提供依據。
電力設備在線監測與診斷技術發展趨勢是:
①電力系統監測與前沿性技術成果緊密結合:將計算機技術、通信技術、人工智能技術、電力電子技術與設備診斷技術結合起來,使診斷技術不斷提高;
②單一化向群體監測發展:由以單臺設備為目標的在線監測向整體在線設備的監測延伸;
③設備狀態的遠程監測和網絡化跟蹤:將設備監測技術與計算機網絡技術相結合,在設備狀態參數采集后,采用移動通信技術遠程傳送數據,集中進行故障分析和故障預警;
④狀態監測系統與其他系統聯網、集成:隨著傳感技術和信息技術的日益成熟,將狀態監測系統與繼電保護等系統有機結合,在智能化理論(如神經網絡和專家系統)的基礎上結合信號采集、數據分析為主的計算機輔助監測和診斷技術,電力設備狀態監測與故障分析診斷必將進入智能化的新時代。
根據上述電力設備在線運行狀態監測技術和發展趨勢,結合監測技術未涉足電力變壓器的現狀,本文針對電力變壓器,提出了在線運行狀態監測系統,利用嵌入式系統實現了在線運行參數的采集處理,通過移動通信網絡實現數據遠程傳輸,并結合電力設備在線監測預警服務平臺,實現電力變壓器的故障分析和預警服務。
電力變壓器監測系統結構

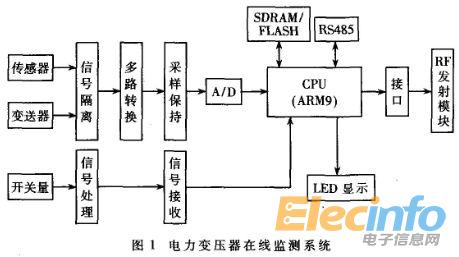

利用嵌入式系統實現的電力變壓器在線監測系統結構如圖1所示,系統由傳感器、變送器、ARM9 CPU、RF發射模塊(USB GPRS 模塊)等組成。
