UC3842是使用較為廣泛的一種脈寬調制芯片，由于其優良的電流控制性能，經常被新手們用來進行電源初期設計的核心。占空比是電平在一個周期之內所占的時間比率，在查找一些資料時，經常會看到UC3842與占空比同時出現，那么UC3842和占空比之間究竟存在著怎樣的一種關系呢?

引腳的作用

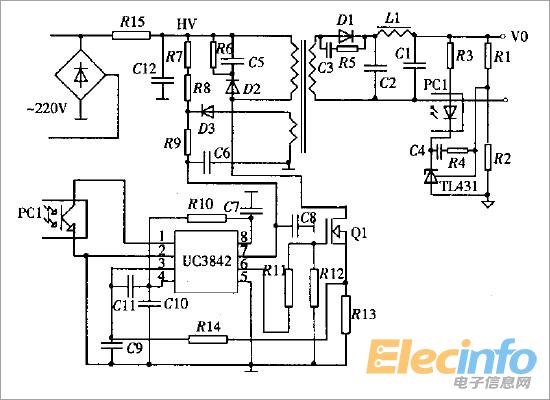

圖1

從圖1上來看，當輸出電壓經光耦反饋回1腳，2腳直接接地，當電網電壓升高或是負載阻值變大引起輸出電壓升高時1腳電壓也會升高，進而使輸出脈沖變窄縮短導通時間，于是傳輸到二次側線圈和自饋線圈的電能減小輸出電壓降低。反之亦然，總的效果是令輸出電壓保持恒定，這種用1腳作反饋端的接法在不影響系統穩定的情況下還可以簡化腳的補償問題改善電源動態響應的性能。

原理如下：

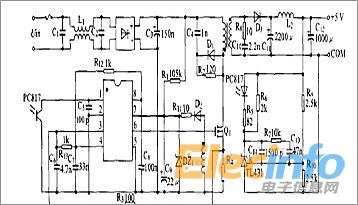

圖2

輸出反饋穩壓電路

如圖2所示，光耦的附邊接在UC3842的1腳和地之見，這樣UC3842的1腳上的電壓被拉低，UC3842的6腳輸出的占空比降低，最終導致輸出電壓降到5V。如果輸出電壓小于5V，那么電阻R9和R10分壓后的電壓小于2.5V。光耦PC817的原邊截止，附邊也截止。這樣UC3842的1腳上的電壓被內部電流源抬高，UC3842的6腳輸出的占空比將增大，最終導致輸出電壓上升到5V。

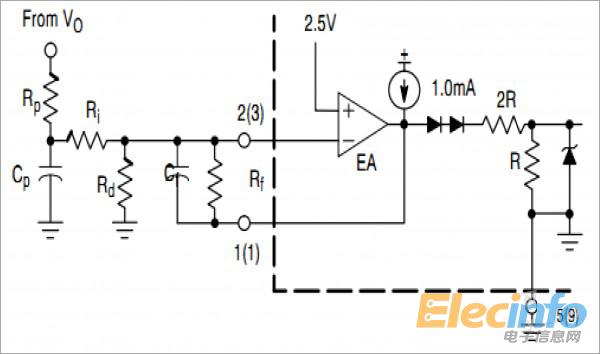

圖3

如圖3所示，1和2腳就是一個運放的輸出端和反相輸入端。

與占空比之間的關系

2腳接輸出電壓的反饋信號，1腳是運放調節后的值，其最大值為4.4V。該值與采樣電流信號的電阻上電壓波形相交結，產生PWM波形。1腳正向飽和時，PWM最大占空比輸出。1腳為低電平時，限制PWM輸出。

本篇文章介紹了UC3842 和占空比之間的關系，并且對其中的原理進行了講解和分析。相信經過本文的講解，大家已經解開了這個令人困惑的謎團。小編也將繼續為大家收集在電子電路設計當中遇到困難和問題，并找出答案。
