2015年12月23日 北京訊 日前，德州儀器宣布了一個完全可編程、引腳可選且頻率固定的7mmx5mm差分振蕩器系列。這一系列的器件可提供90飛秒（fs）的業內最低抖動，從而使得設計人員能夠優化性能關鍵應用中的信號完整性，并降低數據傳輸誤差。LMK61xx系列可實現輕松定制、頻率裕量，并且在一個器件內支持針對現場可編程門陣列（FPGA）、模數轉換器（ADC）、數模轉換器（DAC）和高速串行鏈路的多個時鐘頻率。

LMK61xx振蕩器的主要特點與優勢：

業內最低抖動：在12kHz至20MHz頻率范圍內，均方根（RMS）抖動典型值為90fs，這比市場同類產品減少一半，從而使得設計人員可以提升通信、測試與測量性能，以及醫療設備中的可靠性和系統裕量。

靈活且易于定制：這個包含11款振蕩器的產品系列包括可編程、引腳可選和定頻器件，從而提供低壓偽發射極耦合邏輯（LVPECL）、低壓差分信令（LVDS）和高速電流控制邏輯（HCSL） 輸出格式，以及介于10MHz至1GHz的頻率范圍。這一系列提供能夠滿足設計人員的多種需求。

這個可編程器件提供最佳的靈活性，它具有一個I2C接口以及一個具有100個寫入周期的片上電力可擦除可編程只讀存儲器（EEPROM），從而使設計人員能夠輕松定制啟動頻率。

引腳可選器件通過將多達7個的獨特頻率和輸出格式整合在一個器件內，從而可提供設計靈活性。

定頻振蕩器支持快速、隨頻率變化的前置時間。

減少設計周期時間：

無毛刺脈沖精調/粗調頻率裕量使得設計人員能夠在原型機設計驗證期間簡化系統的兼容性和應力測試。

行業標準6引腳和8引腳振蕩器占板面積簡化了現有設計中的采用與評估，而無需對電路板進行重新設計。

加快設計過程的工具

TI提供以下工具來幫助設計人員用全新的LMK61xx振蕩器進行快速選型、評估和設計。

這款振蕩器定制工具可以根據一個應用的可編程性、輸出格式和頻率需求推薦一款LMK61xx振蕩器。這款工具還可以幫助設計人員根據獨特的應用要求提出定制樣片請求。

LMK61xx振蕩器評估模塊（EVM）可從TI商店和授權分銷商處購得。

TI的WEBENCH^?Clock Architect工具用TI時鐘和計時器件簡化設計工作。此工具能夠從廣泛的器件數據庫中推薦一款單器件或多器件時鐘樹解決方案，以滿足系統需要。它特有一個鎖相環（PLL） 濾波器設計，并支持相位噪聲仿真，從而使設計人員能夠按照他們的系統需求來仿真和優化時鐘樹設計。

工程師們可以在德州儀器在線支持社區內的接口/時鐘論壇中尋找解決方案、并與同行工程師和TI專家們分享知識、解決難題。

封裝與供貨

目前，LMK61xx振蕩器采用四方扁平無引線模塊（QFM）封裝。

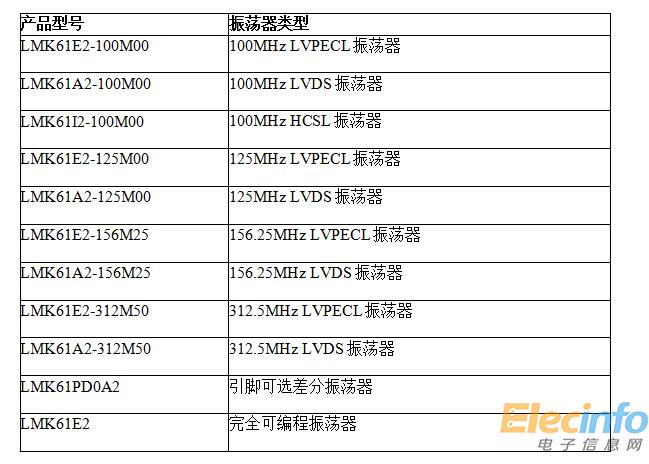

產品型號振蕩器類型

TI提供廣泛的計時產品組合，其中也包括LMK00301通用差分緩沖器，以及LMK00338 PCI Express Gen-3-compliant HCSL緩沖器等超低附加抖動扇出緩沖器，從而大大完善了LMK61xx振蕩器系列。
