功耗和帶寬： 將任何電腦橋接到任何高清顯示器的解決方案的兩大挑戰

從設計和配置目前辦公空間、零售店、酒店運營和工廠的趨勢來看，該方案比以往更具移動性和靈活性。 這對提供各類設備顯示器接口具有重要作用。尤其是 用戶和雇主需要通過 USB 連接到便攜式或共享顯示器的設備。

USB（通用串行總線），名符其實，在計算設備（如筆 記本電腦、平板電腦和智能設備）中得到普遍使用。 雖然筆記本電腦或平板電腦可能不包含目前所有顯示 器接口（如 HDMI、VGA、DVI 和 DisplayPort），但 它始終提供一個或多個USB 接口。因此 USB 連接至顯 示器橋接設備可讓任何電腦連接到任何顯示器。

這使得顯示器的安排變得相當靈活。原先辦公室職員 的桌面有一臺連接到自己的顯示器的電腦，現在公司 可通過 USB 擴展塢或 USB 外置設備為移動員工將任 何筆記本電腦連接到任何可用的臺式顯示器。

在工廠自動設備領域，OEM 廠家可通過使用USB端口連接任何便攜式 USB 顯示器來更換專用的嵌入式顯示器，降低尺寸和產品成本。

在零售領域，可通過一根USB線將兩臺USB顯示器（一臺面向電腦，一臺面向售貨員）連接到銷售終端。只需一根USB線即可傳輸電力、數據和圖形，提供更 簡單和更小的方案，替代VGA、DVI 或HDMI 接口的使用，并成為各顯示器的外部電源。

市場上有多種圖形處理器芯片可以將USB圖像輸入轉換成高清標準輸出接口（如HDMI或DisplayPort）。但這些產品都面臨相同的挑戰：

?如何保持最小的圖形、視頻和音頻內容通過USB接口進行傳輸而不會在運行壓縮算法時使主機CPU 負荷過重；

?如何保持足夠的低功耗以使USB 顯示設備無需外接電源可驅動顯示輸出。

不同的架構以不同的方式平衡不可避免的取舍。本文介紹了 Silicon Motion 開發的新架構如何將高圖形性能、低延遲、高效數據壓縮和低功耗更好地結合在一起。

用戶不接受妥協

USB連接至HDMI或USB連接至DisplayPort 橋接設備（如 USB 擴展塢）的可用性可讓任何 USB主機（如筆記本電腦）連接到任何顯示器（請參見圖1、2）。

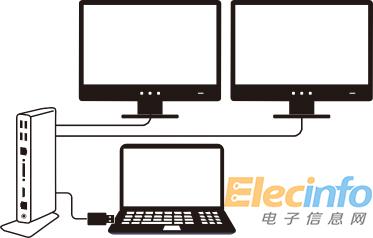

圖 1：擴展塢提供了高清顯示輸出和 USB 接口用于鼠 標、鍵盤和其它外設

例如，這意味著用戶有望與傳統的單機模式相同的方式，使用筆記本電腦以及通過擴展塢連接的外接顯示器。用戶有望看到擴展塢支持最高達UHD的高分辨率格式，并能夠支持雙顯示器輸出、筆記本電腦操作時沒有明顯的降速或影響。

但在這些情況的背后，USB連接至示器橋接執行了各種復雜的功能。這些功能的實施越有效，用戶體驗下降的風險越小。
