在全世界的高質量高效率產品的設計和生產中，電源技術的創新與發展起到了很大的作用，其重要性與日俱增。根據市場調查數據顯示，未來將會有500億臺設備連接到網絡上。那么如何在更小尺寸中實現更高的功率密度，將有源和無源器件集成至電源系統，對電源設計者來說這些需求將變成主流的設計趨勢。
在2018年10月23日，德州儀器(TI)在北京金隅喜來登酒店舉辦“更小尺寸，更高功率——2018德州儀器(TI)全新一代電源產品媒體發布會”上，德州儀器副總裁兼降壓開關電源產品業務部總經理Mark Gary做出了解釋，TI最新LMZM33606高壓電源模塊及TPS62827 降壓轉換器將如何滿足更高功率密度的市場需求。同期TI還推出即用型600V氮化鎵(GaN)，50mΩ和70mΩ功率級產品組合——LMG341x系列產品，德州儀器高壓電源應用產品業務部氮化鎵(GaN)功率器件產品線經理Steve Tom為到場來賓詳細介紹其主要優勢和應用場景。
德州儀器副總裁兼降壓開關電源產品業務部總經理Mark Gary
德州儀器產品市場工程師黃陸建
推陳出新，TI解決電源與能源管理挑戰
為了讓智能可穿戴產品更小更輕薄，同時延長電池使用壽命；讓電源電子產品實現更高的工廠自動化水平；針對數據中心每個30KW的服務器機架功率，管理更高的功率。從1989年到現在，TI不斷推出創新產品以應對電源系統與能源管理效率的新挑戰。Mark Gary介紹寬輸入電壓轉換器功率密度演化以及低輸入電壓轉換器功率密度演化趨勢。以36V輸入，3A輸出為例，通過下圖可以清楚地看到電源體積和功率密度的發展變化過程。

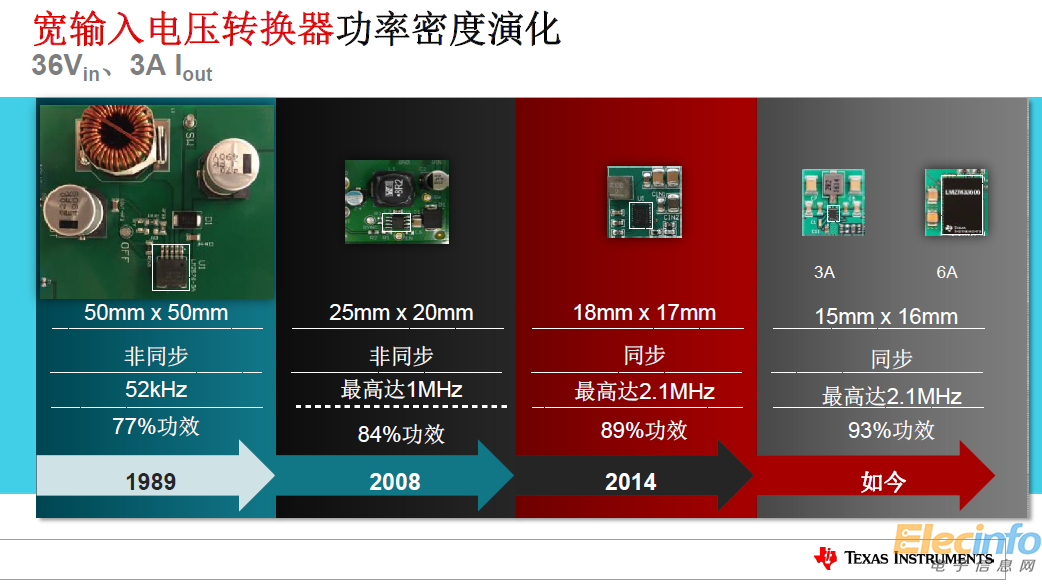

寬輸入電壓轉換器功率密度演化
以5.5V輸入，4A輸出為例，低輸入電壓轉換器在10年前的頻率只有1MHz，功率密度只有60mW/mm2，而今天TI發布的產品TPS62827，頻率達到2.2MHz，功率密度達到470mW/mm2。

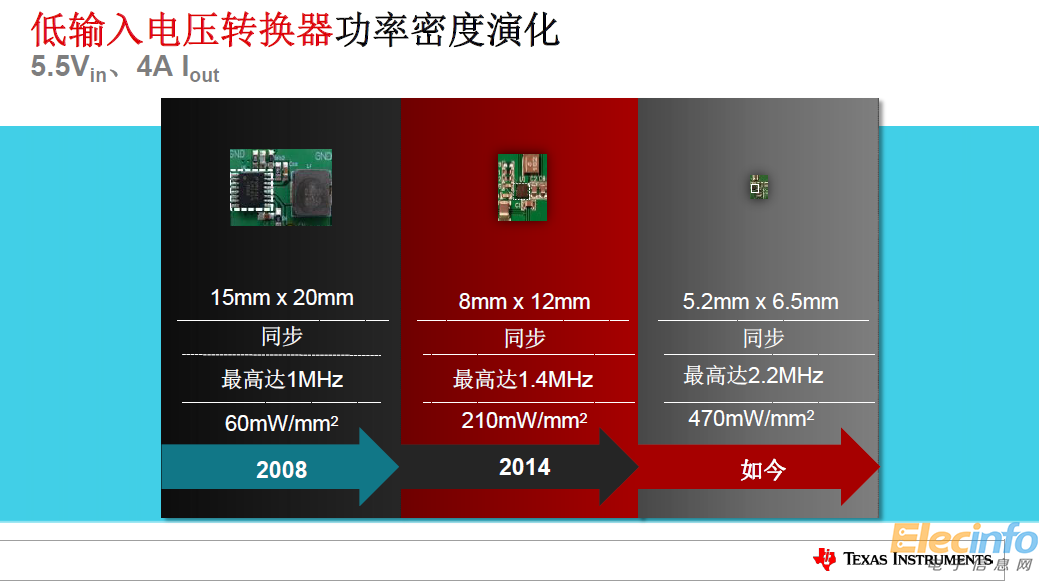

低輸入電壓轉換器功率密度演化
作為全球化的半導體設計與制造企業，德州儀器(TI)持之以恒地追求研發創新，在不斷減小芯片尺寸的同時，不斷減小整體的方案尺寸，使產品集成度越來越高，設計更簡單可靠。此次發布會TI推出的兩款產品——LMZM33606電源模塊和TPS62827降壓轉換器，可以滿足現在及將來對電源更高功率的需求。

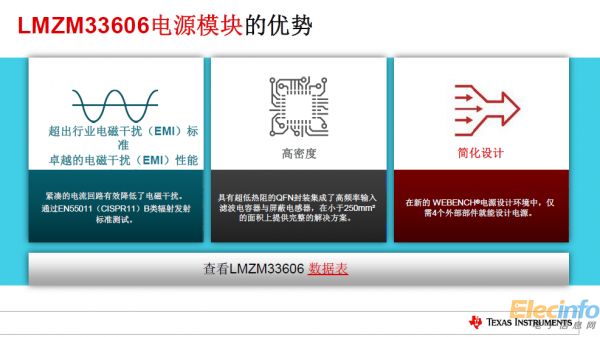

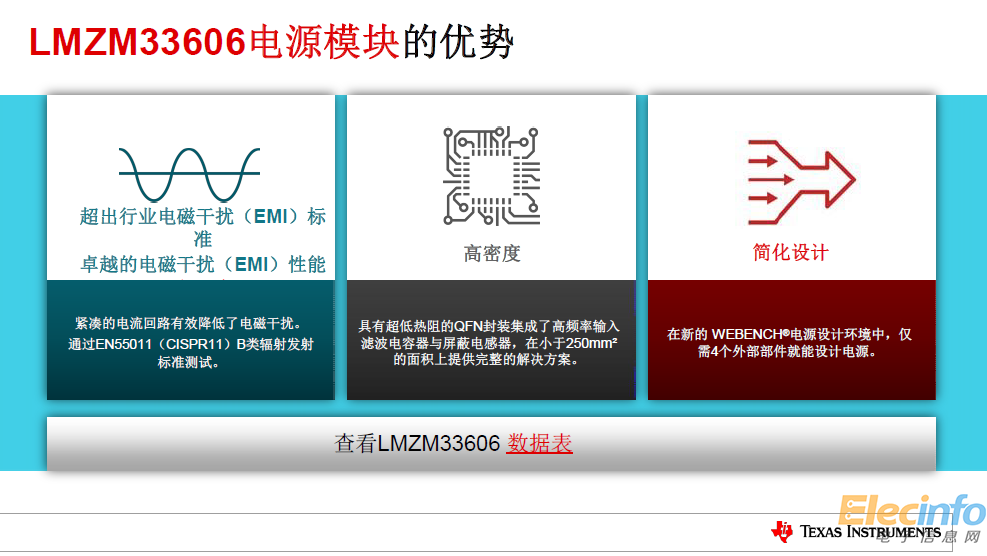

LMZM33606電源模塊是一款易于使用的集成式電源解決方案，它在一個薄型封裝中整合了一個具有功率MOSFET的6A直流/直流轉換器、一個屏蔽式電感器和多個無源器件。此電源解決方案僅需四個外部組件，可在小于250mm2的面積上提供完整的解決方案。緊湊的電流回路可有效降低電磁干擾，符合N55011（CISPR11）B類輻射發射標準。可配置為負輸出電壓，可在-40℃至+105℃的惡劣環境中正常運行，具有電源正常、可調節軟啟動、跟蹤、同步、可編程 UVLO、預偏置啟動、可選自動或FPWM模式以及過流和過熱保護在內的全套功能。德州儀器副總裁兼降壓開關電源產品業務部總經理Mark Gary表示，LMZM33606產品的尺寸緊湊，具有穩定的散熱和抗電磁干擾性能，非常適合為各種應用供電，可廣泛應用于各種DC/DC產品中，比如測試與測量、醫療與成像、工業與工廠自動化等都是非常典型的應用場景。
