時至今日，汽車中使用的電子元件數量越來越多，而這一趨勢還會繼續下去，這就給為系統供電的電源轉換帶來了更多的設計挑戰。這些復雜的系統需要在可靠和緊湊的布局中實現多個電壓軌;不同器件又有不同的需求，所有器件都需要占板面積更小、能效盡可能高。作為應用于綠色電子產品的首要高性能、高能效硅方案供應商，安森美半導體提供各種針對汽車信息娛樂系統應用的電源方案，可以幫助系統設計師應對挑戰。
汽車信息娛樂系統電源需求分析
汽車上所應用的電子系統越來越復雜，且在逐年增加。汽車信息娛樂系統是其中之一。這類系統過去往往只用于“高檔”豪華型汽車，但是現在卻正出現在更多“主流”汽車中，這加快了為其供電的電源集成電路市場增長。信息娛樂系統至少包括導航系統、AM/FM收音機和CD播放器，目前越來越多的系統增加了具有多個輸出的DVD播放器、衛星無線電設備。這些系統的復雜性越來越高，對電源的要求也在提高。
例如，汽車信息娛樂系統電源既要求低電流——為微控制器(MCU)及傳感器供電(5 V、3.3 V，電流10～100 mA)，也需要大電流——為高性能處理器(DSP)及USB供電(5 V、3.3 V、1.2 V，電流0～3 A);而LED背光需要電壓12 V、電流低于1 A供電，其它設備(天線、風扇、電機、VFD顯示屏驅動等)還有其它電壓要求。因此，除了多種輸出電壓，還有更多要求，對于常開電源還需要低待機功耗;需要提供更高功率、更大電流;低功耗、高效率、高集成度;對電源電磁兼容性(EMS)的要求也比較高。
安森美半導體信息娛樂系統電源方案
安森美半導體提供各種應用于信息娛樂系統電源的產品，概括起來主要有以下幾類。一類是線性穩壓器(LDO)，用于電池及后級穩壓，具有標準/低靜態電流、高電源抑制比(PSRR)/超低靜態電流，以及跟蹤器和電流檢測功能;第二類是豐富的開關電源(SMPS)產品，用于降壓及升壓控制器/穩壓器，采用同步/非同步拓?fù)浣Y(jié)構，提供高頻、低靜態電流和電池及后級穩壓;第三類是電源管理單元(PMU)，以更高集成度優化了尺寸/性能。這些產品都符合下一代尺寸及能效要求。
安森美半導體信息娛樂系統電源用LDO中的NCV42xx和NCV85xx是標準靜態電流Iq>60 μA的器件，前者與英飛凌TLE42xx管腳兼容，后者功能豐富，與主流廠商英飛凌/意法半導體/美國國家半導體的相應產品管腳兼容;NCV86xx與標準靜態電流LDO管腳兼容，靜態電流極低，可達33 μA< Iq < 50 μA;NCV87xx具有超低靜態電流Iq < 33 μA，與極低靜態電流LDO管腳兼容。
在信息娛樂系統電源用開關電源方面，安森美半導體提供降壓SMPS，如集成開關的轉換器NCV8901/02系列、高性能控制器NCV8851等，以及低成本的NCV3020、LV5749NV等;升壓SMPS控制器有高性能的NCV8871等和適合低成本應用的NCV3063等。
在電源管理單元方面，安森美半導體的NCV8855集成了同步降壓控制器、2.5A集成開關、2路LDO控制器、2 A高邊開關等特性;NCV8612是集成了3路LDO輸出的器件，可自動切換(ASO)，超低靜態電流(Iq) < 50 μA有助于降低功耗;NCV8881是1.5 A集成開關的降壓轉換器(8.5 V/40 mA、5.0 V/100 mA)，具有ROSC及SYNC和看門狗功能，頻率高達600 kHz。
安森美半導體信息娛樂系統電源設計方案比較
汽車信息娛樂系統的電源規格如下所示。要符合這些規格，可以選擇不同的設計方案，如采用PMU方案、開關電源方案或可實現升降壓功能的SEPIC方案等。

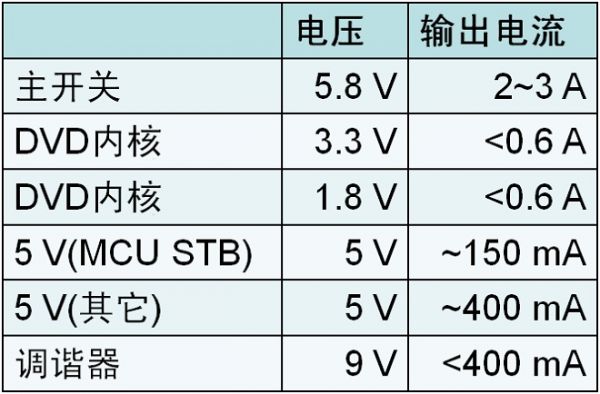

表1：汽車信息娛樂系統電源規格
