恩智浦半導體(NXP Semiconductors N.V.)近日宣布推出PCA9617A超快速模式(Fm+) I2C總線緩沖器，該產品專為使用DDR4 SDRAM存儲器的新興服務器應用而設計。這款具有突破性的電壓轉換總線緩沖器憑借工作頻率高達1 MHz的I2C總線以及CPU側0.8 V至SDRAM模塊側2.5 V的電壓電平轉換，使工程師能夠采用全新DDR4技術設計新一代服務器系統。
恩智浦不斷推動I2C總線的創新，I2C總線是一種廣泛采用的總線系統管理和控制技術，幾乎用于所有計算和企業設備應用。PCA9617A是首款專為服務器設計的Fm+器件。該器件工作頻率高達1 MHz，具有正常的快速模式驅動能力，可在更為繁忙的電容性負載總線上實現運算，同時向下兼容快速模式和標準模式速度。
恩智浦推出雙向電壓I2C總線轉換緩沖器

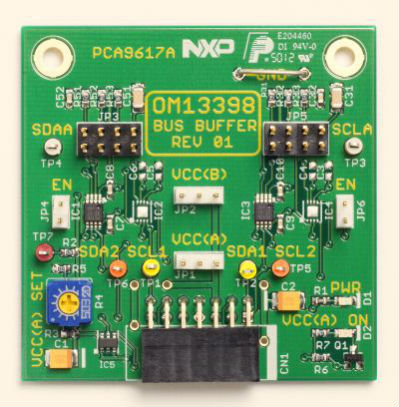

PCA9617A是一款CMOS集成電路，針對超快速模式I2C總線或SMBus應用提供0.8V和2.5V電源電壓范圍內的電壓電平轉換。在電平轉換過程中保留I2C總線系統的所有工作模式和功能的同時，它還通過向數據(SDA)線路和時鐘(SCL)線路提供雙向緩沖實現I2C總線的擴展，將一條總線分成工作頻率為1 MHz、電容為550 pF(最大值)的兩部分。憑借PCA9617A，系統設計人員能夠增加總線的負載電容并提供電壓電平轉換。SDA引腳和SCL引腳均有抗過壓能力，在PCA9617A失電時處于高阻抗狀態。恩智浦公司即將推出評估樣片和演示板。
恩智浦推出雙向電壓I2C總線轉換緩沖器
恩智浦半導體全球產品市場經理Stephen Blozis表示：“我們主要的服務器架構客戶希望我們針對新一代架構開發出速度更快且支持更低電壓的PCA9517A改進版。通過與這些客戶的密切合作，我們推出了PCA9617A，可以滿足客戶在設計高級服務器時提出的復雜規格要求。恩智浦將繼續以創新方式開發I2C總線的各種高級系統應用，并讓工程師涉足復雜架構的設計，以達到新的性能水平。”
封裝
PCA9617A采用TSSOP8 (MSOP8) “DP”封裝和更小型的HWSON8 “TP”無鉛封裝。
