技術的進步催進人們對生活質量的追求，正如攝錄機技術的提高，最大限度的保留了原片段的保真度。因此然后如何把高質量的視音頻傳送到同樣高分辨率的液晶電視就成為相關從業人員考慮的問題。
HDMI技術標準就是在這種需求基礎上誕生，這項由Silicon Image和東芝、日立等七大廠家推動的高清視/音頻傳送標準很快占領了相關領域。
而在這幾年智能移動設備的發展更推動了技術向前進步。消費者已經不滿足在較小的屏幕(相對于液晶電視而言)上欣賞720P甚至1080P的視頻。但HDMI或者micro HDMI接口在移動設備上不僅另外增加了接口，同時還會在使用上面有諸多的不方便，例如還要外接充電之類的問題。就這樣MHL標準就應運而生。
矽映電子科技公司移動設備產品營銷高級總監David Kuo
Silicon Image(矽映)作為MHL標準、同樣也是HDMI的推動者，在高清視頻傳送標準上一直不遺余力。近日矽映電子科技公司移動設備產品營銷高級總監David Kuo接受電子發燒友的采訪，給大家分享了MHL的相關技術。希望能夠幫助大家了解一下這個移動設備端最受歡迎的高清視頻傳送技術。
為何選擇MHL

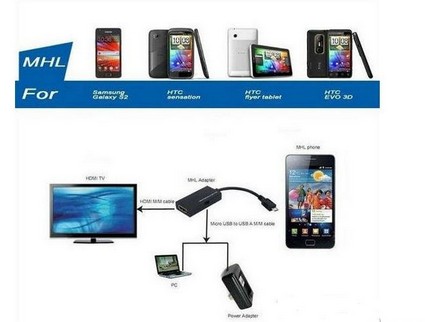

MHL 即Mobile High-Definition Link，是一種新型的移動終端影音標準接口。由于MHL只需要和micro USB共用一個接口，首先從外觀上就有HDMI無可比擬的優勢，參考MOTO某些手機的滿身接口。大家就會明白為什么會選擇MHL，而不是HDMI。

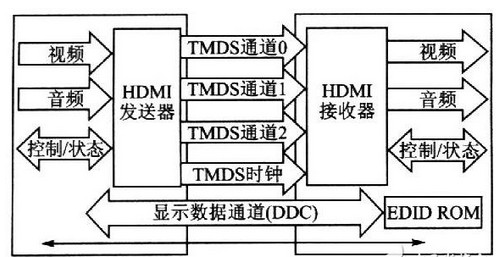

HDMI的連接結構
與HDMI相比，MHL的一個最大的優點就在于其只有5個管腳 ，遠遠小于HDMI的19個管腳，大大提高了集成度，并且使數據的傳輸更加便利。
傳統HDMI的19個管腳，其中音頻、視頻傳輸和控制就占了15個管腳，而當中的視頻和音頻信號則由12個管腳分成4個通道來傳輸，我們把它稱作“最小化傳輸差分信號”(TMDS)，而另外三個管腳則是負責控制。
MHL則相對簡單，在其五個管腳中，由其中的4個來傳輸音頻和視頻信號，而剩下的一個管腳則用來控制的。這樣的設計對工程師來說不但可以簡化設計，還可以降低所需的空間。
在問到在用四組線傳輸信號壓縮到一組是否失真的問題上，David給我們的解析是傳統的HDMI 連接線里的四組差分對是被分配到時鐘對與三原色對(RGB)中。而MHL技術為了滿足與HDMI 相同的分辨率，同樣支持時鐘與三原色(RGB)，由于只用到一組TMDS差分對來傳輸信號，這就需要將MHL的連接速度提高到HDMI連線的三倍。
除了相對簡單的設計以外，MHL還支持從視頻接收端對移動設備進行充電，這對于播放高清視頻來說是一個最便利的設置，這樣的話就免卻了HDMI那種另外充電的額外需求。相信這也是矽映等公司極力推廣這項技術的一個出發點。
MHL的發展現狀
MHL技術標準自從2010推出MHL1.0規范以來，帶有MHL技術逐漸被三星、華為、LG等廠商采用，并將其應用到自家的高端旗艦機上面。MHL技術的應用范圍還在擴大，MHL技術一定是未來的重要發展方向。
MHL的應用介紹
而矽映公司作為一個半導體和IP解決方案的提供商，同時也是MHL技術的推動者之一，不但能夠推動MHL技術往前發展，同時能夠?yàn)橐苿?dòng)、數字電視以及家庭影院等客戶提供一份經量化認可的MHL解決方案。
同時矽映用在數字電視和家庭影院產品上的都是雙模端口處理器，這就讓顯示設備(sink設備)能同時支持MHL 和HDMI 兩種連接技術。一個接口能同時支持MHL 和HDMI ，這對消費電子生產商而言是非常具有成本效益的解決方案。
