Tokyo Electron Device Limited(本社: 橫濱市神奈川區，代表董事?總裁: 栗木 康幸，以下簡稱TED)開發出在1塊基板上實現1700V/1200A等級IGBT控制且搭載光纖接口的IGBT驅動板“TD-BD-IGFB05K”
伴隨著風力發電、太陽能發電、工業用逆變器的大規模化，特別是耐高壓、大電流負荷控制系統的增加，故在使用布線Cable連接系統控制板和驅動板的情況下，可能會因噪音或雷擊等原因?qū)е孪到y(tǒng)的可靠性無法得到保證。
本產品是TED的inrevium品牌產品，是具有2通道并能驅動1700V/1200A等級IGBT的驅動板，在原有產品的IGBT驅動板(型號：TD-BD-IGGD-05K)上加裝了光纖接口。通過光纖連接控制板且直接連接IGBT模塊，這樣可以避免因噪音或雷擊所帶來的風險，提高整個系統的保護功能和可靠性。
在采用IGBT的同時，對于驅動方面的‘高電壓’‘大電流’‘正負電源’的模擬控制以及‘高電壓?大電流的所需的絕緣耐壓’等技術問題，給使用者帶來了很大制約。 TED將解決該項技術難點的IGBT驅動板進行商品化并增加了產品陣容。在單獨的1塊基板上輕松實現了IGBT的控制，使客戶可以將精力集中在系統的主要功能的設計上。
除了本產品外，同時還銷售將原有產品(型號：TD-BD-IGGD05K)的基板尺寸縮小的“TD-BD-IGCC05K”。同時，還計劃將于2013年6月開始銷售可并聯使用的1700V/1400A等級IGBT驅動板，今后還將不斷地擴充產品陣容。另外，還可以根據客戶的需求定制所需要的產品。
特別是對于面向在環境發電領域表現出極高成長性的中國市場方面，我們計劃以在日本積累的技術力量為基礎，在銷售的同時，為客戶提供最佳的技術支持。

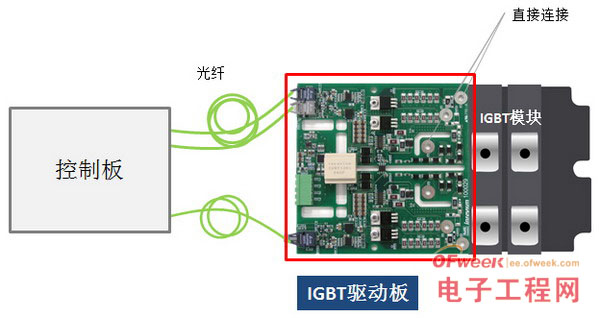

系統構成圖例/外觀圖

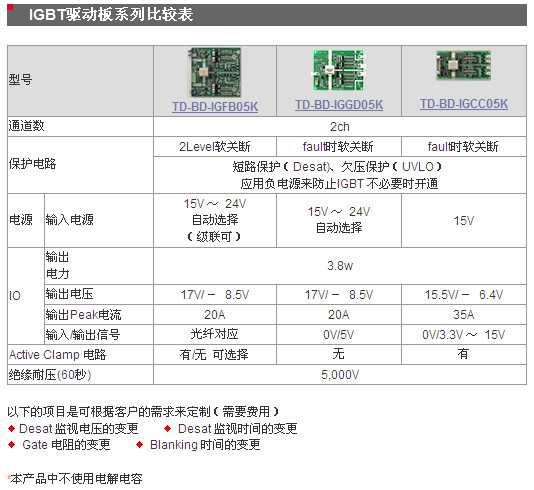

IGBT驅動板系列 功能比較表
TD-BD-IGFB05K的主要規格
● 絕緣耐壓5000V
● 輸入電源 15V～24V 可自動選擇
● 輸入信號 光纖輸入
● 輸出 3.8W(最大輸出 20A) 2通道
● 短路保護
● Active Clamp 有/無 可選擇
● 可直接連接IGBT模塊
● 基板大小 130mm x 130mm
