好的，現在我們討論pwm波形通過pc817b光耦出現失真的問題。
如下圖：

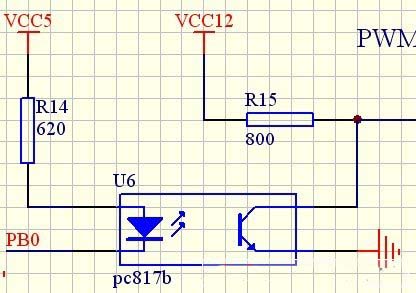

經過光耦后失真的電路圖
經過光耦后失真的波形圖
好了，以上是問題的提出，現在我們開始討論和教你分析思路。
第一步：看一下PC817B的數據手冊，看頻率PWM頻率是不是超標了。
第二步：如上波形圖，是在20K的時候，頻率響應圖中，電壓增益明顯減小，所以你也可以驗證一下，減小頻率試試看。
第三步：20khz想要基本不失真，可以換個1M的光耦吧。
第四步：請注意電流傳輸系數CTR的最小值。你可以計算一下輸入的電流是Iin，輸出最大能提供的電流Iout = Iin * CTR。根據以上計算，你的電路并不能驅動12V/800歐的電路你把R14換成200歐，再試試看。
實際調試效果：
把R14換成過300歐的了，在300歐的時候基本上已經沒有輸出信號了。
把頻率減小到2k了，基本沒有失真，看來就是頻率過高。
周邊話語：
6N137要1.8元左右
4N25也要1元左右
PC817只要1.5毛左右。
想想呵，一分錢一毛貨啊，PC817只要1毛5，不失真才怪。
大家繼續討論，給路過的人更多好思路好技術好建議呵。
