以ARM920T 為內核的S3C2440A 作為主控制器和以太網控制芯片DM9000AEP 設計硬件平臺; 構建并移植適合嵌入式串口服務器系統的嵌入式Linux 操作系統，利用Linux 完善的TCP/IP 協議設計ARM 端的多線程網絡服務器程序。設計實現RS-232C 串口與以太網口數據的雙向傳輸，使現有的智能儀器設備成功接入以太網。
隨著計算機網絡的發展和物聯網的興起，將智能儀器接入網絡已成為一種趨勢，以實現數據的共享與遠程管理。但是目前大多智能儀器使用的是異步串行通信接口RS-232C /485 /422,因此迫切需要一種能將異步串行通信協議轉換為以太網TCP /IP 協議的協議轉換器，使現有的串行通信設備方便地接入以太網，而不需要改變原有儀器設備的硬件。為此，筆者研究設計了基于ARM9微處理器和Linux 操作系統的嵌入式多串口服務器。
1 系統總體思路
采用以ARM920T 為內核的S3C2440A 微處理器運行Linux 操作系統，使用100MBase-T 網絡在串行設備與遠端主機之間有效地進行傳輸數據，這樣通過串口服務器使串行設備快速接入以太網，利用以太網的TCP /IP 協議進行串口數據包的傳輸。嵌入式串口服務器作為以太網數據與串口數據之間交互的中間橋梁，負責數據的雙向透明傳送。服務器端的主要任務是在ARM 處理器中實現RS-232C /485 /422 轉TCP /IP 協議網關，完成對各端口的監聽和數據的雙向傳輸，當端口有數據產生或客戶端有數據請求時啟動獨立線程，保證實時而又不丟失地進行數據傳輸。基于上述要求系統必須具備： 一套對網絡支持良好的嵌入式操作系統，并且可根據專用的硬件平臺進行裁剪; 微處理器的運行速度與處理數據的能力優秀，外圍芯片接口友好。

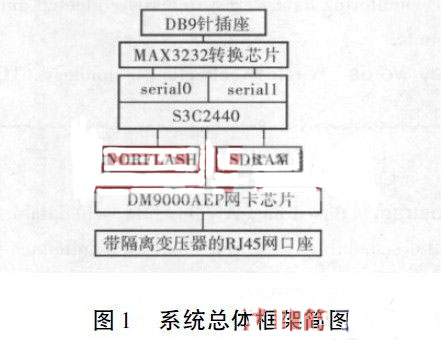

筆者選用Linux 作為實時操作系統，并進行移植與配置使其可以運行在以ARM9 為核心的硬件平臺上。S3C2440A 自帶三路串行通信口，完全能夠滿足多串口服務器的設計要求，但考慮到網絡數據傳輸與串口數據傳輸速率不匹配，需要在硬件板卡上擴展SDRAM 和NORFLASH,另外系統還需擴展以太網控制器芯片。系統的總體設計框架如圖1 所示。
2 硬件電路
系統可同時獨立地與兩路串行端口通信，當數據由以太網傳送給串口服務器時完成數據的存儲與數據格式的轉換與處理，為數據傳向指定的串行口做準備。當系統解包處理完成后，根據TCP /IP 協議的數據幀的幀頭信息就能獲得該數據包的發送目標串口，這樣就完成了從以太網到串行口數據的傳輸; 當數據由串口設備傳送到串口服務器時完成數據的分析、處理與格式轉換，為數據傳向以太網口做準備，當數據打包結束后將其從以太網口發送出去，這樣就完成了串行口到以太網數據的傳輸。
2.1 S3C2440A 擴展以太網模塊電路
DM9000AEP 是一款高集成度且成本較低的單片快速以太網媒體介質訪問層MAC 控制器，上有通用處理器接口，10M/100M 物理層和16KbyteSRAM,低功耗、高性能IO 管腳兼容3. 3 /5. 0V 電壓。DM9000AEP 合成了以太網MAC、物理層PHY 和MMU,內置AUTOMDI2X 功能10 /100MPHY,芯片可以根據處理器提供8 /16 /32bit 3 種連接方式實現以太網MAC 層和PHY 層) 的功能。

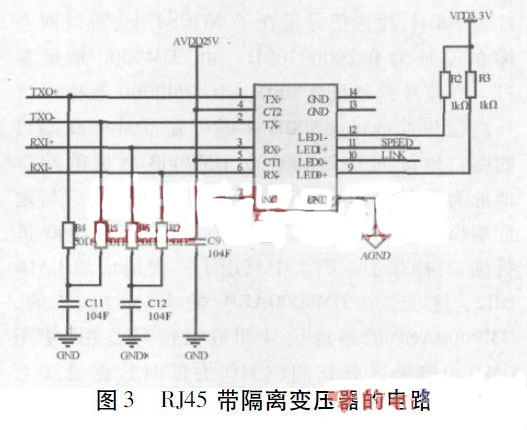

在如圖2 所示的電路中， IOR#管腳接處理器的LnOE 讀信號端， IOW#接處理器的LnWE 寫信號端，CS#片選信號端接處理器的nGCS4 片選信號，SD0 ~ SD15 分別接處理器的數據總線，中斷信號INT 接處理器的EINT18 管腳，RX +、RX -、TX + 和TX – 分別是兩對差分收發信號線接帶有隔離變壓器的HR911105A 的RJ45 座連接，如圖3 所示。訪問網卡以總線形式實現，網卡的IO 基址為300H,片選信號接在了NGCS4 上，所以網卡IO 的基址為0x20000300H.由“DM9000 地址端口= 高位片選地址+ 300H + 0; DM9000 數據端口= 高位片選地址+ 300H + 4”可知，DM9000 端口的端口地址為0×20000300,DM9000 數據的端口地址為0×20000304.S3C2440 通過數據端口與地址端口并結合讀/寫信號線就可以對DM9000 進行讀、寫操作了。圖2 中只用了一根地址線LADDR2,這是由DM9000AEP 的特性決定的，DM9000AEP 的地址信號和數據信號復用，使用CMD 引腳來區分它們( CMD 為低時數據總線上傳輸的是地址信號，CMD 為高電平時傳輸的是數據信號) .訪問DM9000AEP 內部寄存器時，需要將CMD 置為低電平，發出地址信號; 然后將CMD置為高電平，讀/寫數據。另外，總數位寬16 位，兩對差分接收與發送信號線，特別要注意的是：
在PCB 布線時這兩對線必須走差分線，否則接收和發送數據將不穩定，模擬地與數字地也要處理好。
2.2 S3C2440 串口模塊電路

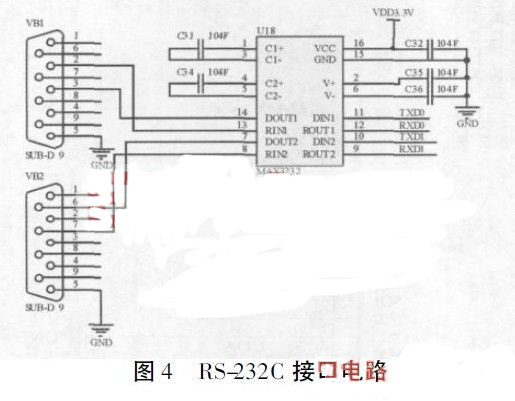

S3C2440 本身自帶三路獨立的UART 接口，在設計嵌入式串口服務器系統時，應用了S3C2440 串口模塊的兩路UART 接口，另外一路UART 接口做開發時的打印控制臺用。這兩路串行口用三線通信，采用MAX3232 作為電平轉換芯片，分別配置處理器的GPH2、CPH3、CPH4 和CPG5,4 個GPIO 口為TXD0、RXD0、TXD1 和RXD1 串口收發信號線。RS-232C 接口電路如圖4 所示。
3 系統軟件
系統軟件的設計目標： 嵌入式串口服務器能夠接收來自以太網的數據流，將以太網數據流轉換為串行口數據流發送給指定串口; 實現串口數據流到以太網數據流的逆過程。軟件平臺采用擁有完備TCP /IP 協議棧和豐富源碼資源的Linux作為串口服務器的操作系統，在ARM9 上移植并裁剪Linux 系統，同時移植完善根文件系統，為應用層軟件開發提供平臺。應用程序軟件的主要任務如圖5 所示，通過Linux 系統調用接口、調用串口函數讀取數據，并將數據通過socket 接口發往以太網口; 接收socket 端數據、調用串口設備函數，將數據發往指定串口。
