PIC16F877單片機的ADC內部結構如圖1所示。40引腳封裝芯片與28引腳封裝芯片的區別主要在于模擬口的數量不同，28引腳封裝芯片沒有AN5～AN7模擬量輸入通道，其他各部分的功能和組成關系相同。PIC16F877單片機的ADC內部結構圖如圖2所示。

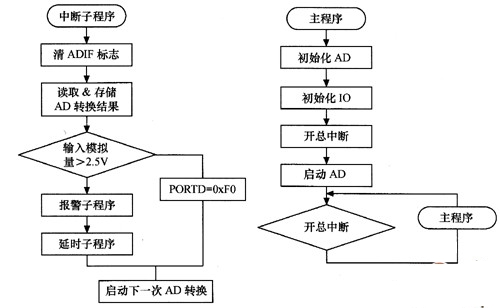

圖1 主程序及中斷程序流程

圖2 PIC16F877單片機的ADC內部結構圖

PIC16F877單片機內部嵌入的ADC模塊具有10位數字量精度，共有8個模擬通道，與ADO模塊有關的寄存器共有11個，其專用的4個寄存器分別為：ADCCON0、ADCCON1、ADRESH及ADRESL。

源阻抗(RS)和內部采樣開關(RSS)阻抗直接影響所要求的充電電容CHOLD的時間，采樣開關(RSS)阻抗在單片機電壓上的變化，源阻抗在模擬輸入時影響偏移電壓(由于引腳漏電流)。所推薦的最大模擬源阻抗是101kΩ，在模塊輸入通道被選擇后轉換可以開始之前采集必須通過。
