最近，美國德州儀器公司(TI)推出了一種全新的電感數字轉換器 (LDC)，據稱可以徹底改變位置及動作傳感的應用。TI公司傳感器信號路徑產品線經理Jon Baldwin先生專程來京為我們介紹了該產品的情況。

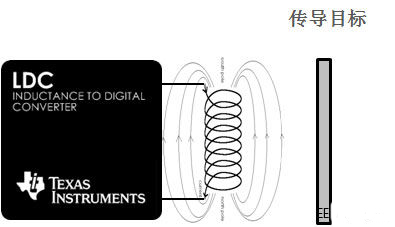

首先我們來看一下電感數字轉換器(Inductive Digital Converter - LDC)的工作原理。如下圖，LDC實際上是一個特殊的ADC，外接一個傳感線圈。它采集的信號有兩個：傳導目標(金屬物體)接近時導致的線圈渦流損耗(Rp)，以及線圈的電感值(L)。根據線圈的不同，這個傳感回路的震蕩頻率范圍為5kHz~5MHz，渦流損耗Rp的分辨率是16位，電感測量L的分辨率為24位。

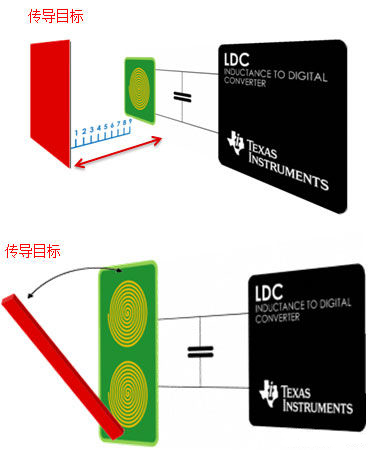

如下圖所示，通過測量Rp的變化，LDC可以測量導體目標與線圈間的距離。如果使用兩個線圈則可以測量目標物體與線圈平面之間的角度。據介紹，LDC的測距分辨率可達到亞微米級別。使用14mm直徑的線圈來測量不銹鋼目標，在0.8毫米的距離下，測量的標準誤差大約是0.25微米。

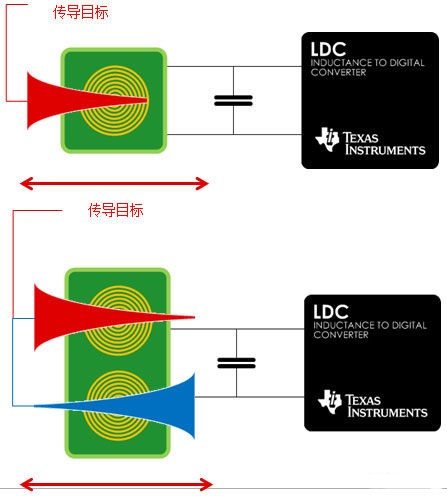

LDC也可以用來測量目標物體橫向運動的狀況。如下圖所示，當一個楔形金屬目標掠過傳感線圈時，渦流損耗的變化便被記錄下來。如果采用兩個傳感線圈，那么目標物體與探測線圈之間距離的抖動誤差就可以通過差分的形式加以消除。

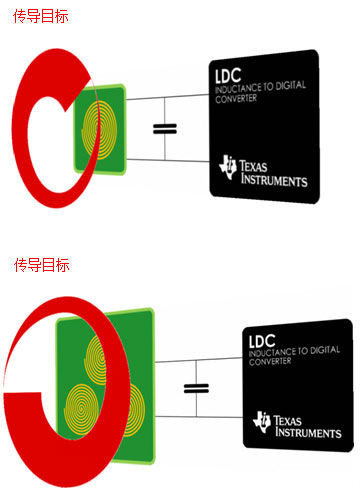

當然，LDC也可以測量目標物體的旋轉情況，如下圖所示。使用一個線圈可以測量360度范圍內的旋轉;使用3個線圈則可以測量720度范圍內的旋轉。
通過改變目標物體的形狀，LDC還可以用來進行其他參數的測量，例如事件計數，如下圖所示。當齒輪狀目標物體垂直于線圈平面時，LDC可記錄到方波。當目標物體平行于探測線圈時，測量到的信號則是個正弦波。
