1引言
礦井提升機所使用的交流繞線式電動機通常是靠切換其轉子電阻來進行調速的。但電動機依靠轉子電阻獲得的低速，其運行特性較軟。當提升容器通過給定的減速點時，由于負載的不同，而將得到不同的減速度，不能達到穩定的低速爬行，最后導致停車位置不準，不能正常裝卸載。通過操作人員同時施用機械閘，利用閘制動和電機拖動的合成特性來得到要求的減速度及低速爬行。這樣做，不僅耗電量大，閘瓦磨損大，而且操作人員工作非常緊張，安全性、可靠性差。
晶閘管串級調速自動化提升機，可以獲得較好的控制特性。但電控設備多、容量大。為獲得減速階段的制動力矩，還需一套動力制動裝置，因而使系統復雜，投資增加。特別是對于500kW以上的繞線電動機，其轉子電壓約為700V左右，使晶閘管裝置的選擇帶來困難。
當交流提升機只采用動力制動時，減速爬行階段就要出現制動-電動、電動-制動的多次轉換，才能獲得平均的、而非平穩的爬行速度，能滿足爬行距離較長的提升機。這種方法要求主減速器有兩個主軸，并增加氣囊離合器，增加了機械結構和制造過程的復雜性。動力制動的最大弱點是不能提供正力矩。當系統需要低速正力爬行時，要從動力制動轉換到高壓狀態工作，實行爬行階段二次給電的脈沖爬行。這種方法機械特性較軟，不易控制。
采用低頻制動，即將電動機定子繞組從三相電網(6kV，50Hz)上斷開后，接至電壓相序相同的低頻電源上。提升機低頻拖動在減速階段使電動機運行在再生發電制動區內，在爬行階段運行電動區內。并且，提升電動機由制動狀態到電動狀態是自然過渡的。交交變頻器作為一種在大功率、低速范圍內得到很好應用的交流調速方案，其頻率范圍容易調節，作為低頻電源適用于各種作業的交流提升機。而數字化是現代傳動技術的發展趨勢，實現全數字控制是交流提升機自動化的新課題。
2交-交變頻器
交交變頻調速系統是一種不經過中間直流環節，直接將較高固定頻率的電壓變換為頻率較低而可變輸出電壓的變頻調速系統。其每一相均由兩組(正、負組)三相全波變流器反并聯構成。輸出的整流電壓為：
Ud=Ud0cosαp=-Ud0cosαN(1)
式中：αP——正組整流器控制角;
αN——負組整流器控制角;
Ud0——α=0°輸出電壓平均值。
交交變頻器輸出電壓的基波為正弦波，即：
Ud=Udmsinω1t(2)
則
cosαP=(Udm/Ud0)sinω1t=ksinω1t(3)
式中：k——輸出電壓比，k=Udm/Ud0;
ω——輸出電壓基波的角頻率。
通過改變正、負兩組整流器觸發角的頻率，即可改變輸出電壓的頻率;改變輸出電壓比k值，即可改變輸出電壓值。
交交變頻器通過兩組反并聯的晶閘管交替工作來產生一相低頻的交流電壓供給負載，存在環流問題。在可逆直流傳動中采用的工作方式(如邏輯無環流、錯位無環流、可控環流)一般在交交變頻器中均可適用。交交變頻器的主電路及基本控制部分可采用直流傳動的相同組件和技術。
3主電路接線及其特點

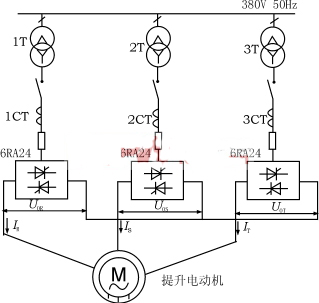

SIMOREGK6RA24是SIEMENS生產的一種緊湊式三相交流直接供電的全數字直流調速裝置，設計電流范圍15A～120A。其基于高性能的16位微處理器，采用參數組態方式用軟件實現調速傳動控制系統的各種控制功能，具有較高技術水平。該全數字交交變頻系統采用三臺6RA24構成，主電路為三相橋式，速度-電流雙閉環控制，邏輯無環流工作方式。外環為速度環，實現精確的速度控制，內環為3個電流環，以滿足三相電流的平衡和協調配合，對三相電流進行交流調制以使輸出電流波形為正弦波。主電路接線如圖1所示。
