面向電機控制和TRIAC/ LED/ LCD驅動應用，家用電器行業采用了8/16/32位微控制器電路。微控制器可控制和管理電器的全部功能和特性。當用戶按下“開始”按鍵時，輸入信號從前面板鍵盤傳到微控制器，接著MPU啟動三相無刷直流(BLDC)電機或永磁同步電機(PMSM)。電機速度將根據前面板鍵盤中的用戶輸入實現變化和控制。
MCU采用內部或外部串行EEPROM(基于I2C/SPI)存儲舊數據，并使用RTC顯示準確的時間信息。溫度測量則可采用基于板上RTD、熱敏電阻或熱電偶的溫度感應器件來實現。
微控制器采用一個外部ADC和多個放大器接收來自傳感器、溫度及電池等不同的模擬輸入。其使用外部信號調節、比較器和門驅動器電路來驅動和控制三相BLDC/ PMSM電機。此外，微控制器還能通過IR接收器接收遙控輸入(38 kHz的輸入)。
需要采用外部緩沖驅動電路來驅動7段LED/LCD/圖形顯示器。通常情況下，具有背光源的7段LED/LCD/圖形顯示器可用于顯示溫度、電池輸入、速度值和錯誤/警告消息。此外，微控制器還可連接I2C/ SPI等板上外設，以及UART/USB通信等外部外設。
洗衣機中的MCU
洗衣機中的MCU包含以下模塊：

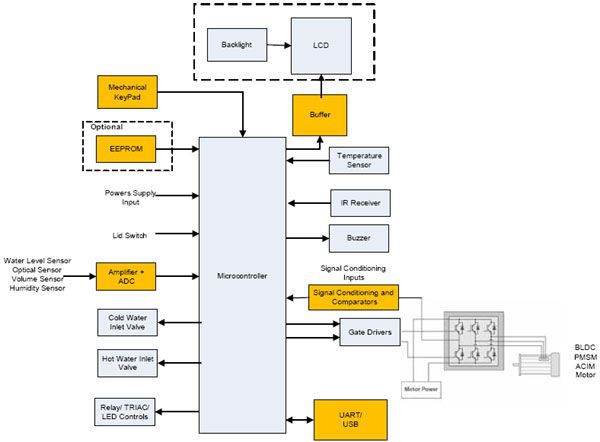

圖1：采用MCU的洗衣機方框圖

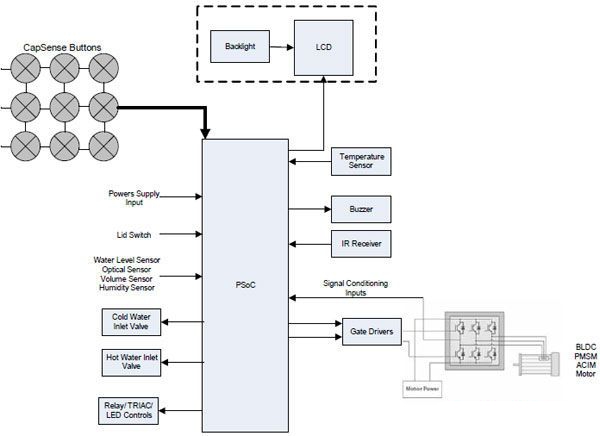

圖2：采用集成SoC的洗衣機方框圖
在洗衣機中，MCU通過一個外部ADC接收不同的模擬輸入(如水位傳感器、水硬度傳感器、濕度傳感器、開門傳感器、洗衣負載傳感器、光學傳感器、洗滌劑濃度傳感器、負載失衡傳感器和容量傳感器等)。通過板上RTD實現溫度感應，并采用外部EEPROM存儲數據，如定制洗滌程序、存儲器備份、兒童鎖以及洗衣偏好等。微控制器還可支持洗衣機自動調節水量并關機。
此外，MCU還可控制自我診斷功能，包括供水故障、旋轉故障、排水故障、兒童鎖、防溢出及開門等。時鐘和定時器可用于實現休眠模式并在工作中添加延遲(延遲啟動條件)。蜂鳴器(PWM型)不但能夠生成不同頻率的音調，還能在過載情況下提供警報音。洗滌完畢后，微控制器還能自動關閉機器，從而節省電力。
