一、前言
在工業控制、電力通訊、智能儀表等領域中，通常使用串行通訊方式進行數據交換。最初的RS232接口，由于外界應用環境等因素，經常因電氣干擾而導致信號傳輸錯誤。除此之外，RS232接口只能實現點對點的通信方式，不具備聯網功能，而且其最大傳輸距離僅有15米，不能滿足遠距離通訊要求。RS485則解決了這些問題，數據信號采用差分傳輸方式，最大傳輸距離約為1219米，允許多個發送器連接到同一條總線上。
考慮到節能、低功耗等原因，系統電壓由傳統的5V轉為3.3V，因此3.3V供電的RS485接口應運而生。
二、RS-485標準概述
RS-485數據信號采用差分傳輸方式，收、發端通過平衡雙絞線將A-A與B-B對應相連。當線路A高于線路B電平(VA-VB> +200mV)時，接收端輸出為邏輯高電平(RO=1);當線路A低于線路B電平(VA-VB<-200mV)時，接收端輸出為邏輯低電平(RO=0)。當驅動器的輸入端邏輯電平為高(DI=1)時，線路A電平高于線路B電平;當驅動器的輸入端邏輯電平為低(DI=0)時，線路A電平低于線路B電平。見圖1。

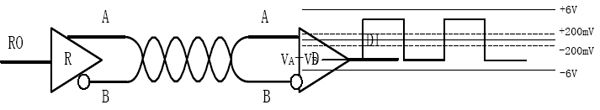

圖1：總線差模電壓
三、低壓RS-485網絡電路的設計要點
1、共模干擾
RS-485接口采用差分方式傳輸信號，一般收發器能夠承受的共模電壓范圍為-7V至+12V，一旦共模電壓超出此范圍，將會影響通信的可靠性，甚至損壞接口。由于每個系統都會有獨立的地回路，在遠距離通信條件下，系統間的地電位差VGPD將會很大。發送器的輸出共模電壓為VOC,那么接收器輸入端的共模電壓VCM=VOC+VGPD，RS-485標準規定VOC小于等于3V，但VGPD的幅度可達十幾伏甚至數十伏，并可能伴有強干擾信號，導致接收器的共模輸入VCM超出正常范圍，并在信號線上產生干擾電流。解決此類問題的方法是：
a、通過帶隔離的DC-DC將系統電源和RS-485收發器的電源隔離，如圖2所示;

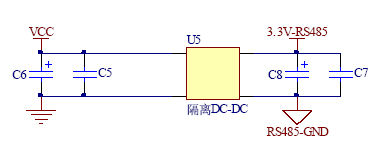

圖2：低壓3.3V隔離電源方案圖
b、通過光耦將信號隔離，減小共模電壓的影響。
采用該方法時，總線收發器的信號線和電源線與本地信號的電源是相互隔離的。
