一、控制原理

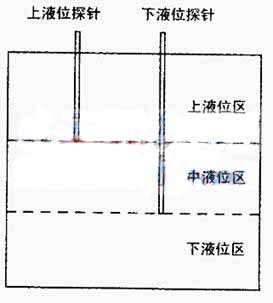

多數通用變頻器都能實現不同的條件運行不同的頻率。這在富士5000G11S/P11S系列變頻器中稱為多步頻率運行，在ABBACS510-01系列變頻器中稱為恒速運行。液位控制器就是要讓泵根據液位的情況來選擇不同的轉速，讓泵的運轉實現宏觀上的穩定。如下圖所示，該控制器使用了兩個位置探針，可將泵池分為三個液位區，當液體沒有接觸下液位探針時，變頻器工作在最低頻率區;當液位處在兩探針中間時，變頻器工作在中頻率區，當液位同時觸及兩個探針時，變頻器作在高頻率區。

液位控制器主要由液位感知電路(弱電部分)和延時控制電路f強電部分)兩部分組成。液位感知電路如上圖所示，其核心是一片6反相器CD4069。本電路有兩個位置檢測，只用了兩個反相器，液位探針和地之間的介質不同，其電阻值也不同，反相器的輸入偏置隨之改變，所輸出的電位也不同，從而控制相應的繼電器。

當介質是礦漿等液體時，反相器的輸人為低電平，輸出高電平，經三極管S9013驅動繼電器工作;當介質為空氣時，輸入為高電平，輸出低電平，繼電器不動作(4069共6個反相門，不用的門的輸入端必須接地，因?yàn)闄z測線路長，門l，門2的輸入端串聯200kΩ電阻非常重要，不可省去)。本控制器可根據需要擴展為多路。需要說明的是，本控制器的上液位繼電器K上用的是常開觸點，下液位繼電器K下用的是常閉觸點，繼電器的型號為JZC-23F/DC12V。延時控制電路原理圖如下圖所示。該部分SJ1、SJ2為JS14P/220V的1～99s可調時間繼電器，用于防止變頻器在兩液位交界處形成振動。當檢測到液位發生變化后，新狀態要保持一段時間，此時間量長短可人為根據現場情況進行人工設置。J1、J2為小型220V交流繼電器。

二、安裝調試

將液位感知部分做在一塊合適的實驗電路板上，并裝入一個空的時間繼電器(型號JS14P)中，主要是利用其8腳公母座。8個腳的接線如上圖中的J1～J8，J1、J2接220交流電源，J3按泵池地線，J4接上液位探針，J5接下液位探針，J6接繼電器輸出公共線，J7接上液位繼電器輸出(內使用開觸點)，J8接下液位繼電器輸出(內使用常閉觸點)。

按下圖接好強電部分的線路，并放置在合適的配電箱中。液位探針最好用不銹鋼制作，接線要牢固可靠，不銹鋼管外面套上PVC管，與固定支架接觸的地方還要用電纜皮加強絕緣，安裝的地方要保持干燥，而且支架要高于可能溢出的液面30—40cm為好，以富士5000G11S/P11S系列變頻器為例，說明液位控制器如何與變頻器連接和設置變頻器。液位控制器與變頻器連接如右圖所示，K為雙聯轉換開關，旋至左邊兩聯都接通，此時為液位控制;旋至右邊兩聯都斷時為手調控制，在液位控制狀態下，手調電位器不能調節變頻器;在手調控制狀態時，液位控制不起作用。J1-2、J2-2是下圖中J1、J2的一對常閉觸點。Xl、X2、CM是變頻器的接線端子。進入變頻器參數調整狀態，調整參數E01為0，E02為1，E03為2，C05為26(下液位頻率)，C06為34(上液位頻率)，C07為30(中液位頻率)，詳細說明可以參看相應變頻器操作說明書。需要說明的是對于富士變頻器，公共端CM是變頻器內的公共地線，對于ABB變換器，公共端CM接的是變頻器內的正24V電源。調整好后，就可以用液位來控制泵的轉速了。
