電源和電池管理是數碼聽診器的關鍵因素，在設計此類超便攜性診斷工具時，設計工程師的主要設計注意事項是什么?數碼聽診器的通用內核子系統包括包括哪些?本文將為你釋疑。

數碼聽診器的主要構成包括能采集心音和肺音的傳感器單位(也稱為聽診)，數字化并對聽診進行數字化處理以實現降噪、濾波和放大。還可能包括心率檢測和心臟缺損檢測的算法。

電源和電池管理是此類超便攜性診斷工具的關鍵因素，主要設計注意事項包括由延長電池壽命需求驅動的超低功耗和高效率，以及允許快速了解患者健康狀況的高精度與快速響應時間。其它要求可能推動對記錄聽診、用于傳輸聽診的有線或無線接口的需要。另外，為實現簡便易用，諸如觸摸屏控制和顯示屏背景照明等功能對于該器件的應用至關重要。新增所有這些功能而不顯著增加功耗成為了一個巨大的挑戰。德州儀器(TI)控制器、儀表和高速緩沖放大器、電源和電池管理、音頻編解碼器，以及無線和無線接口設備系列為數碼聽診器應用提供了理想的工具箱。

數碼聽診器的通用內核子系統包括：

模擬前端/傳感器接口和編解碼器

聽診信號輸入被放大，繼而被音頻編解碼器數字化。聽診信號被數字化并經過信號處理之后，將轉換為模擬信號，繼而被發送至聽診器聽筒。

低功耗處理器

能夠執行所有數碼聽診器包含降噪、心率檢測與心臟缺損檢測的算法等主要功能在內的信號處理，同時維持電池產生的極低恒流的處理器為上佳之選?？刂婆c存儲器和外設相連的功能也有非常有用。假設處理器能夠擁有這樣的器件性質，即管理數字顯示和鍵控功能的處理器，在不提供其它組件的情況下支持聽診波形的顯示與操作，那么它將是無可挑剔的。

數據存儲和傳輸

聽診數據可被存錄在MMC/SD卡或USB器件上。它可以通過藍牙等無線功能進行傳送。

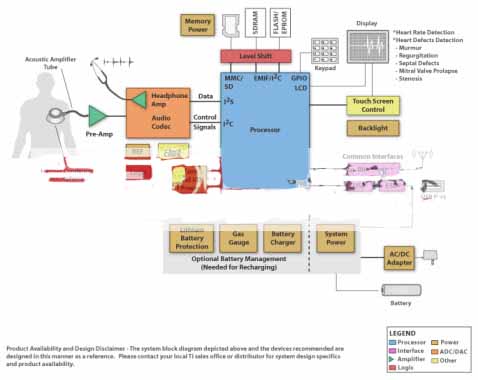

數碼聽診器系統構成框圖
