很多單片機初學者都是選擇STC單片機來學習51單片機，原因是STC單片機的程序下載是通過串口下載的，下載電路簡單，只需一根DB9針串口線、一片MAX232芯片和四個1uf的電容即可。但是高等院校的教材幾乎都是以AT89C51/52單片機(已經停產)或者AT89S51/52單片機(AT89C51/52的替代品)和其DATASHEET作為教學內容。以前，筆者為了學習AT89S8253單片機曾購買了一個昂貴的通用編程器，回想起來很不劃算。為了讓您理論聯系實際學習單片機，降低學習成本，筆者在此與大家交流Atmel單片機下載線的制作。

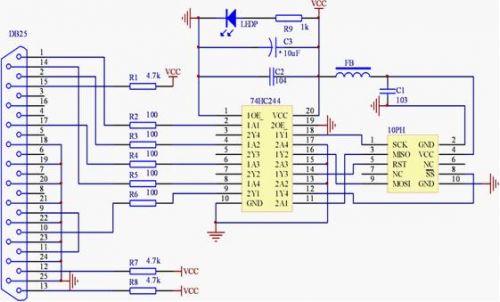

圖1是Atmel官方并口下載線電路原理圖的改進版(簡化了官方下載線的電壓檢測電路，增加了電源濾波和電源指示電路)。該下載線適用于AtmelAT89S系列和AT89LP系列單片機在線編程，兼容軟件有WSFISP(筆者的開發軟件)和AtmelISP(Atmel官方軟件)。
電源濾波電路(C1、FB(磁珠)、C2、C3)的作用是消除電源的噪聲干擾信號和開關電源本身自帶的高次諧波和波紋，保證74HC244輸出的信號質量。此外，因74HC244芯片需要目標板DC5V或DC3.3V供電，所以特設電源指示電路(R9、LEDP)以便指示電源是否送到下載線上。
如果您是簡單DIY該下載線的話，電源濾波電路和電源指示電路可以不要。其他電阻選擇余量很大，R1、R7、R8阻值可從1K-10K歐姆選擇;R2、R3、R4、R5、R6阻值可從100-300歐姆選擇。當然，不要這些電阻而直接連接也是可以的，但為了保護您的PC機的并口安全，筆者強烈建議使用電阻連接!
1.下載線原理圖：
圖一
2.下載線支持器件：
AT89S51、AT89S52、AT89S53、AT89S8252、AT89S8253、AT89LS51、AT89LS52、AT89LS53、AT89LS8252、AT89S2051、AT89S4051、AT89LP51、AT89LP52、AT89LP2052、AT89LP4052、AT89LP213、AT89LP214、AT89LP216、AT89LP428、AT89LP828、AT89LP3240、AT89LP6440。
