通常我們在研究分析測溫儀和進行溫度控制時，一般會采取有源濾波電路，但顯示出的溫度值個位仍然不穩定。根據A/D 轉換電路分析，檢測信號的不穩定電壓在 0~0.5mv 之間，干擾信號主要來自電網的工頻干擾。在電源整流過程中，產生了大量的高次諧波信號，這些干擾信號是造成顯示不穩定的主要因素。抑制和消除工頻干擾，我們采取了采樣頻率是工頻(50Hz)整數(偶數)倍的雙積分式 A/D 轉換器，有效地解決了工頻干擾問題。

1 干擾抑制原理分析

設A/D 轉換器的輸入信號為ui ，其包含真實信號uo 和 一系列工頻干擾諧波信號ue 即：

ui = uo + ue

式中ue 為：

ue = U1 sinωt +U2 sin2ωt + U3 sin3ωt + … (1)

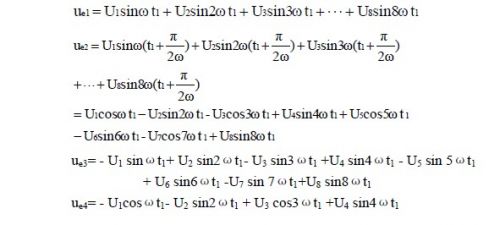

對采樣時刻與采樣周期進行特殊處理，設T 為工頻周期，則采樣周期
