世界上很少有什么項目能給嵌入式固件開發人員提供足夠多的開發時間。事實上，嵌入式固件開發就好像氣體一樣，會占據它所在的整個空間。而這往往意味著項目結束階段的測試和質量評估承受壓力，進而提高風險。項目經理為如何跟上項目計劃進度發愁，嵌入式設計人員和測試工程師也面臨開發時間和測試覆蓋質量之間的矛盾。要是所有人都能實現自己的目標該多好。要是硬件設計能在代碼完成前就進一步推進該多好。要是固件測試在生產構造階段也能繼續進行該多好。要是整個團隊都能明確如果設計情況不好，他們總是能夠通過現場升級實現重大修改該多好。這樣，所有人晚上都能睡個安穩覺，而通過適當利用嵌入式引導加載程序(bootloader)，這完全有可能實現。

首先我們先明確一下有關術語。引導加載程序是一段常駐微處理器中的代碼，有時也位于只讀存儲器(ROM)中(在工廠制造時編寫)或者位于板載閃存存儲器的預留區域。可加載引導代碼能載入內存并作為正常工作期間在微處理器上運行的主應用代碼。可加載引導代碼可通過引導加載程序更新。產品固件的現場升級正是通過板載引導加載程序?qū)崿F(xiàn)的。

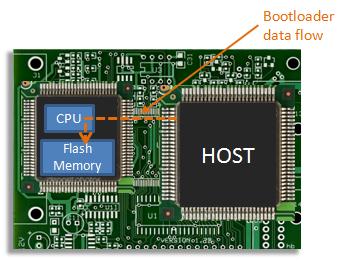

那么，什么是引導加載程序呢?引導加載程序就是位于給定微控制器上受保護程序存儲器中的一部分代碼。它通常是加電啟動或重啟后運行的第一個軟件，往往針對具體處理器和電路板。引導加載程序可視為一種“笨”代碼，因?yàn)樗⒉涣私庑枰獔?zhí)行什么應用，甚至也不了解器件功能是什么。引導加載程序?qū)ｉT用來理解如果通過任意數量的通訊協議與外部進行通訊(這些協議包括UART、I2C、SPI、CAN、以太網等)，也可用來了解微控制器的存儲器映射。引導加載程序在發揮作用時，負責與外部或主機進行通訊;讀取主機發送的數據文件;更新它所在的微處理器，從而運行所提供的最新應用代碼。

引導加載程序可以在接收到人工操作員(也就是手動重啟)或外設設備(即系統主機)的啟動信號后開始工作，視具體嵌入式系統而定。引導加載程序信號首先確認引導加載程序本身是否有效，明確當前器件應用是否有效，與主機通訊并載入提交的新應用，隨后根據指令執行應用閃存重寫。大多數現代微控制器都能對自己的閃存重新編程。典型的引導加載程序在幾微秒內就能完成這一工作。不過，存儲器尺寸較大情況下，該時間就會大幅延長，有時甚至要花幾秒鐘才能完成一次更新。一旦完成加載引導，引導加載程序必須確認加載引導鏡像，并將控制權交給加載引導代碼。用于中斷矢量的指針也必須進行設置。典型情況下，引導加載程序?qū)⑦M(jìn)行軟重啟，以便讓應用掌握控制。圖2給出了引導加載程序的邏輯流程實例。
