隨著嵌入式系統的發展，數碼相框和電子書閱讀器這種既新潮又方便攜帶的嵌入式系統應用產品發展速度很快。它不僅改變了傳統相冊和書籍單一展示方式，而且這種新潮的數碼相冊和電子書閱讀器在更新內存大小和外觀的速度也越來越快。本文介紹了一種基于STM32微控制器的簡易數碼相框與電子書閱讀器設計，其中利用FAT32文件系統對存儲在SD卡中的文件進行管理，控制器從SD卡中讀出圖片和文檔信息。經過處理器的控制，最終實現在TFT液晶屏上顯示。
1 硬件電路設計
該設計的硬件平臺以32 b STM32系列的處理器STM32F103ZET6為核心，外圍電路主要包括一個2.8英寸的TFT觸摸屏模塊、1個SD卡插座、1個16 Mb片外FLASH，硬件系統框圖如圖1所示。

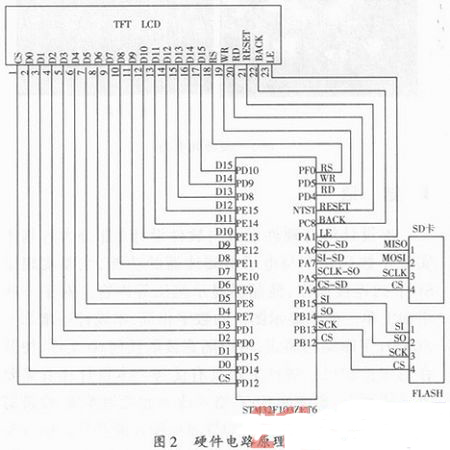

控制器的選用：控制器選用意法半導體公司的STM32F103ZET6單片機。它是基于ARM CORTEX-M3內核，時鐘頻率可達72 MHz，內置512 KB的閃存以及64 KB的SRAM，并且集成了豐富的片內外設，包括并行LCD(FSMC)、I2C、SPI等接口。在STM32芯片中內置了一個Systick定時器，它放在了NVIC中，主要的目的是為了給系統提供一個硬件上的中斷(號稱滴答中斷)。本設計中主要使用Systick定時器來控制幻燈片切換時間。可以說STM32單片機完全超越了同價位的8 b或16 b單片機的性能而又不像一般32 b處理器那樣昂貴，因此從性能和成本上考慮它都是理想的選擇。本設計采用了具有二個SPI通用接口和并行接口(FSMC)的2.8英寸TFT觸摸屏模塊作為顯示和按鍵操作;存儲模塊使用的是SD卡和片外FLASH，SD卡用于存放bmp格式圖片和txt格式文檔，片外FLASH用于存放漢字字庫，SD卡和FLASH都是使用SPI接口進行通信。硬件電路原理圖如圖2所示。
