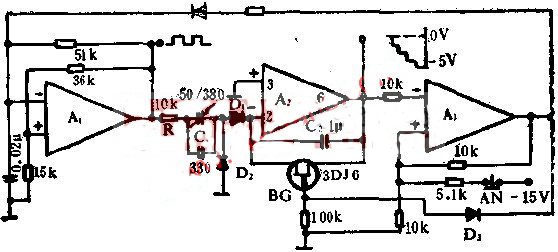

圖中所示是用運算放大器組成的階梯波發生器線路.
階梯波發生器產生的階梯信號,在無線電遙測,調頻信號磁帶記錄以及數字電壓表中較為有用,有時作為比較基準電壓.產生階梯波的方法也較多,圖示線路是一個較實用的線路,圖中A1,A3可用5G23,A2可用F007,也可以根據實際情況選用其它型號.
