有了接近式觸摸傳感器，按字面意思理解就是沒有按壓操作了。因?yàn)樗鼈兪怯|摸式按鈕，而不是按壓式按鈕。在任何情況下，接近式觸摸傳感器都沒有移動部件。沒有彈簧，沒有敲擊，沒有跳動的鍵帽。而且，它們可以滿足任何空間要求。沒有任何突出的東西，因此開發人員可以將它們直接安裝在設計輪廓上。
飛思卡爾推出的接近傳感器系列產品——MPR03x器件被優化設計為最適合管理具有兩個電極(帶中斷IRQ功能)或三個電極(IRQ功能被禁用)的應用。由于其高靈敏度且?guī)в幸恍┙?jīng)優化的特制功能，所以能適應各種應用場合。

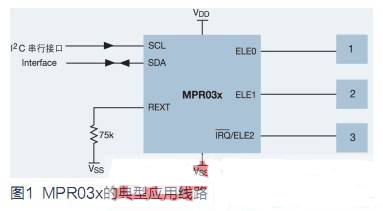

MPR03x傳感器最多可以管理3個觸摸板電極，其中一個電極可選擇作為中斷輸出負責向主機通告電極狀態的變化。該中斷輸出與第3個電極輸出進行復用，因此使用該中斷輸出將電極輸入數減為2個。MPR03x傳感器包括三級輸入信號過濾，以檢測由于觸摸而引起的觸摸板輸入條件變化，不需要應用做任何算法處理。
所有MPR03x傳感器都作為I2C從動器件操作，以高達400 kbit/s的數據速率，通過I2C雙線接口發送和接收數據。雙線接口使用串行數據線(SDA)和串行時鐘線(SCL)，實現主從器件之間的雙向通信。主器件(通常是微控制器)發起MPR03x傳感器的所有數據傳輸，同時生成同步數據傳輸?shù)腟CL時鐘。
配置
MPR03x接近電容式觸摸傳感控制器擁有三級濾波器。第一級和第二級濾波器允許應用程序?qū)斎胄盘栠M(jìn)行調理，以防止意外狀態變化。第一級濾波器過濾高頻噪音，第二級濾波器過濾低頻噪音，第三級濾波器可以配置為觸摸信號基線的檢測。
另外，各個電極具有的獨立觸摸和釋放跳變閾值寄存器。這些濾波器還可以提供系統遲滯，具體說來，用戶可以對每個電極單獨進行觸摸和釋放閾值寄存器配置，防止任何電極在某個閾值內出現抖動。觸摸閾值在電容增加時激活，釋放閾值在電容朝基線回降時激活。
MPR03x器件的一個獨特功能是擁有可設置的電容范圍，因而一個器件可以覆蓋各種不同的應用。由于電容測量是基于電荷充放的模式，所以提供的電荷總和是影響電容范圍的唯一因素。在這種情況下，提供的電荷由電荷率(恒定電流)與充電時間共同決定。電流可以設為1~64mA，充電時間可以設為500ns-2ms，電壓測量范圍是0.7~2.0V，這樣電容測量值的范圍就是0.25~2900pF，只需修改兩個參數，這個范圍就足以涵蓋從很大的電極到只有指尖大小的觸摸按鍵。
MPR03x系列中MPR031(地址：0x4A)和MPR032(地址：0x4B)有不同的I2C設備地址。這意味著同一個I2C總線上可以使用兩個有不同地址的部件，從而在同一個系統內就能夠部署4~6個更多的電極。利用這一靈活性，根據應用系統的優化，MPR03x器件可以在經過配置后實現最大功能或能效。
MPR03x系列的應用
MPR03x系列電容式觸摸傳感控制器為觸摸控制帶來了很多過去根本不可能的新機會。總的來說，這類應用都具有下面的一個或多個特征：
1. 外形小巧，通常是手持應用;
2. 電池使用壽命特別長;
3. 電子設計特別簡單。
● 藍牙耳機——藍牙耳機變得越來越小，因此對按鈕的大小和位置有一定限制。使用觸摸按鍵可以使設計變得更簡單，用一兩個簡單的多功能按鈕就能控制電源、配對和音量。對于空間更大的器件，可以用兩個按鈕完成這些任務，以實現更大的使用便利性。由于尺寸限制和電池很小，使得藍牙耳機成為MPR03x低功率傳感控制器 的理想應用。
