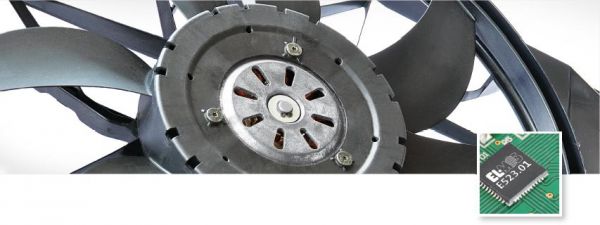

德國多特蒙德，艾爾默斯公司(Elmos)日前宣布推出集成了LIN系統基礎芯片功能(LIN-SBC)的三通道半橋驅動控制器E523.01/11，該產品在傳統的三通道半橋預驅動器的基礎上集成了LIN收發器/雙向PWM通信接口和LDO等功能模塊。產品主要適用于汽車領域，具體可應用在汽車HVAC系統中的鼓風機控制、發動機冷卻風扇、水泵、燃油泵、液壓泵和渦輪增壓調節器等。
針對汽車中的上述應用需求，該系列芯片在三個半橋預驅的基礎上集成了LIN收發器/雙向PWM通信接口、一個LDO模塊、一個動態可編程且高精度的死區時間產生模塊和一個電機電流測量放大器等。其中的LDO模塊可提供3.3V/5V、70mA的電源給外部MCU，如果外部MCU需要更大的電流，可以通過外部的三極管進行擴展。此外，產品還集成了可編程閥值的過流檢測、過溫檢測、過壓/欠壓檢測和可編程閥值的短路保護等診斷保護功能。
通過采用該系列芯片，降低了整個系統的器件數量并可節省線路板的尺寸，從而提高了整個系統的可靠性。同時，該系列產品還提供了兩通道半橋的預驅芯片E523.02/12，可廣泛應用于汽車中的雨刮、座椅控制和電動行李箱蓋等領域。
帶LIN-SBC功能的三通道半橋驅動控制器E523.01/11的主要特點：
集成了死區時間模塊，可通過SPI進行動態調整;
電源電壓范圍從7V到28V，峰值電壓可抗42V;
睡眠模式電流為20uA(典型值);
電源電壓模塊可提供3.3V或者5V電壓給外部MCU，最大電流可到70mA，如果需要支持更大電流的負載，可以采用外部三極管進行擴展;
可調整的看門狗和復位產生電路;
集成了LIN 2.2A的收發器且可向下兼容到LIN 1.3或者雙向PWM接口;
