通過符合人眼光譜特性曲線的環境光照傳感器UI202檢測環境照度，由單片機內部A/D轉換將光照值轉換成數字量，產生PWM信號控制LED燈驅動TPS61165實現自動調光功能。該設計方案的電子焊接操作臺不但降低了由于電烙鐵未及時關閉帶來的安全問題和耗電問題，也使焊接的環境更加人性化。
在企業電路板焊接加工、學校學生電路板制作、電子研發人員電路板加工等都離不開焊接操作。作為焊接工作的電烙鐵容易產生安全問題，特別是在焊接人員長時間焊接進入疲勞后，容易忘記關閉電烙鐵，從而帶來安全隱患。
焊接場合對照度有一定的要求，當環境照度不合適，容易造成焊接人員用眼疲勞和視力下降。本方案中設計一款能自動開啟關斷電烙鐵電源及排風風扇電源，能根據環境光照自動調節LED照明燈照度的多功能電子焊接操作臺具有一定的實用價值。
1.系統方案設計

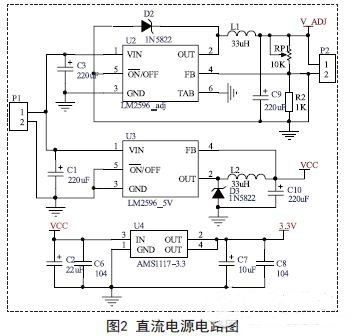

多功能電子焊接操作臺由排風風扇、LED照明燈、反射式光電開關、直流電源輸出端子、液晶顯示屏、環境照度檢測傳感器和主控電路組成。通過外部電源適配器提供直流電源，通過調壓型LM2596和固定5V的LM2596提供可調直流電源和固定5V的直流電源，通過AMS1117-3.3穩壓輸出3.3V電源給主控系統供電。
多功能電子焊接操作臺通過環境照度傳感器UI202檢測環境照度，并根據檢測的環境照度由單片機產生PWM信號驅動LED恒流驅動器件TPS61165實現LED照明燈亮度的自動調節功能。
當操作人員來到焊接操作臺前時，主控單片機通過反射式紅外傳感器檢測到人體，啟動排風風扇轉動，同時開啟電烙鐵插座板電源，使電烙鐵開始加熱工作。
當人離開后一段時間后仍未回來，主控單片機關斷電烙鐵插座板電源和排風風扇電源。
多功能電子焊接操作臺的系統組成框圖如圖1所示。
