1、 前言

在人類無數次企盼、無盡的憧憬中我們走入了21世紀。在這顆美麗富饒的星球上，人類為謀求生存和發展，用自己的勤勞、智慧建立了一座座人類文明的豐碑。但是，當人類陶醉于自己創造的輝煌成就時，我們的家園已籠罩上了陰影。

汽車作為生活中的一個高能耗產品，每天產生大量的二氧化碳。電動汽車的問世解決了普通燃油汽車高能耗的問題，充電樁是電動汽車外圍最主要的設備，為電動汽車提供源源不斷的電力，電流傳感器是電動汽車充電樁中最主要的核心檢測原件，保證充電樁為電動汽車輸送的電量得到精確計量。

2、電流傳感器的原理

1)霍爾閉環電流傳感器的原理

霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

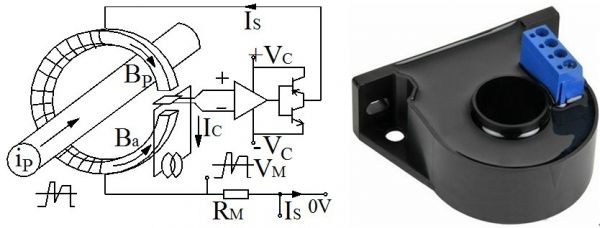

電流傳感器的原理圖及外觀

2)霍爾原理傳感器的特點

霍爾傳感器不論是開環還是閉環原理，基本的性能區別不大，基本的優點在于：

A響應時間速度快，B溫漂低，C測量精度高，D過載能力強，E測量頻帶寬，F抗干擾能力強
