本文介紹了一個基于三星ARM9芯片S3C2440嵌入式系統的以太網接口電路設計方案，采用了工業級以太網控制器DM9000AEP成功實現了嵌入式系統網絡數據交換。論文在重點闡述了網絡接口電路基礎之上，對Windows CE系統控制軟件部分DM9000AEP的驅動程序和注冊表項進行了具體分析。
隨著微電子技術和計算機技術的發展，嵌入式技術得到廣闊的發展，已成為現代工業控制、通信類和消費類產品發展的方向。以太網在實時操作、可靠傳輸、標準統一等方面的卓越性能及其便于安裝、維護簡單、不受通信距離限制等優點，已經被國內外很多監控、控制領域的研究人員廣泛關注，并在實際應用中展露出顯著的優勢。本文提出了一種基于DM9000AE網絡接口芯片和32位三星ARM9處理器S3C2440嵌入式系統的以太網接口的設計方案，并在Windows CE操作系統上開發移植了網絡驅動程序實現網絡的接入。
2. DM9000AE工作原理
2.1 DM9000的主要特性和總體結構

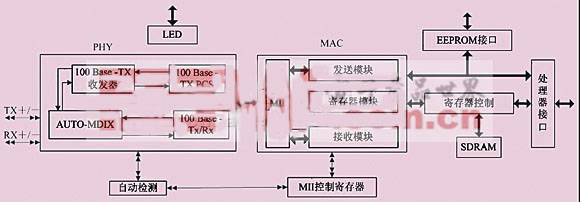

DM9000AE是DEVICOM(臺灣聯杰國際)研發的一款10/100M快速以太網控制芯片。DM9000AE實現以太網媒體介質訪問層(MAC)和物理層( PHY)的功能，包括MAC數據幀的組裝/拆分與收發、地址識別、CRC編碼/校驗、MLT-3編碼器、接收噪聲抑制、輸出脈沖成形、超時重傳、鏈路完整性測試、信號極性檢測與糾正等。DM9000AE內部邏輯結構如圖1所示。
DM9000AE具有以下主要性能：①48管腳的LQFP封裝，管腳少體積小;②支持8/16位數據總線;③適用于10Base-T和100Base-T，10/100M自適應，適應不同的網絡速度要求，④內置16KB的SRAM，用于收發緩沖，降低對主處理器的速度要求;⑤支持IP /TCP /UDP加速，減輕了CPU負擔，提高網絡速度;⑥支持Back pressure半雙工流量控制，與IEEE802.3u兼容，支持IEEE802.3x全雙工流量控制;⑦20ns響應時間，2.5V/3.3V低功耗。
2.2 工作原理
DM9000AE可與微處理器以8 bit或16 bit的總線方式連接，并可根據需要以單工或全雙工等模式運行。在系統上電時，處理器通過總線配置DM9000AE內部網絡控制寄存器 (NCR)、中斷寄存器(ISR)等，完成DM9000AE的初始化。隨后DM9000A進入數據收發等待狀態。
當處理器要向以太網發送數據幀時，先將數據打包成UDP或IP數據包，并通過8 bit或16bit總線逐字節發送到DM9000A的數據發送緩存中，然后將數據長度等信息填充到DM9000AE相應寄存器內，隨后發送使能命令，DM9000AE將緩存的數據和數據幀信息進行MAC組幀，并發送出去。
當DM9000AE接收到外部網絡送來的以太網數據時，首先檢測數據幀的合法性，如果幀頭標志有誤或存在CRC校驗錯誤，則將該幀數據丟棄，否則將數據幀緩存到內部RAM，并通過中斷標志位通知處理器，處理器收到中斷后對DM9000AE接收RAM的數據進行處理。
DM9000AE自動檢測網絡連接情況，根據網速設置內部的數據收發速率為10Mb/s或100 Mb/s。同時，DM9000AE還能根據RJ45接口連接方式改變數據收發引腳的方向，因此無論外部網線是采用對等還是交叉方式，系統均能正常通信。
3.網絡接口硬件電路設計
在嵌入式系統中增加以太網接口，通常由如下兩種方法實現。第一種方法采用帶有以太網接口的嵌入式處理器。這種方法要求嵌入式處理器有通用的網絡接口，通常這種處理器是面向網絡應用而設計的，通過內部總線的方法實現處理器和網絡數據的交換。另一種方法采用嵌入式處理器+網卡芯片結構。這種方法對嵌入式處理器沒有特殊要求，只要把以太網芯片連接到嵌入式處理器的總線上即可。此方法通用性強，不受處理器的限制，但是，處理器和網絡數據交換通過外部總線交換數據[3]。
本設計采用的是S3C2440這款通用的嵌入式微處理器上擴展以太網接口的方式，即第二種方式。S3C2440A處理器與DM9000AE連接的結構如圖2所示，DM9000AE通過總線與處理器相連，中斷與處理器外部中斷相接。
S3C2440A微處理器是一款由Samsung半導體公司為手持設備和各種多用途應用設計，基于ARM920T內核的16/32位RISC的低功耗、高集成度的微處理器，，采用五級流水線和哈佛結構，289腳FBGA封裝，。S3C2440在包含ARM920T核的同時，增加了豐富的外圍資源，主要包括1個LCD控制器;3個通道的UART;4個通道的DMA;4個具有PWM功能的16位定時/計數器和1個16位內部定時器，支持外部時鐘源;8通道的10位ADC;觸摸屏、IIC總線、IIS總線、SD卡和MMC卡、攝像頭接口;130位通用I/O口和24位外部中斷源。

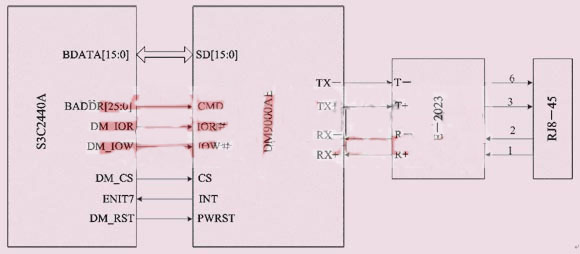

DM9000AE以太網接口電路如圖的連接如圖3所示。處理器利用片選DM_CS和地址線BADDR分別連接DM9000AE芯片的CS引腳和CMD引腳，S3C2440的數據線BDATA[15:0]與DM9000AE的數據線SD[15:0]連接，用來實現DM9000與S3C2440之間的數據傳輸;S3C2440的DM_IOR引腳連接DM9000AE的讀引腳IOR#,DM_IOW引腳連接DM9000AE的寫引腳IOW#;同時，DM9000AE占用S3C2440的中斷引腳EINT7，使得S3C2440能夠響應DM9000AE的中斷。DM9000AE與網絡的連接由接收信號線RX+、RX-和發送信號線TX+、TX-通過隔離變壓器E-2023與以太網水晶接頭RJ_45相連。隔離變壓器的主要作用是將嵌入式系統與外部線路相隔離，防止干擾和燒壞元器件，實現帶電的插拔功能。
4.網絡接口模塊的軟件設計
本系統采用Windows CE操作系統，具有強大的網絡支持功能，Windows CE支持包括TCP / IP在內的Internet的所有網絡協議。Windows CE的網絡驅動程序都遵循NDIS(Network Driver Interface Specification，網絡驅動接口規范)，NDIS提供了兩個抽象層，用來把網絡驅動程序和協議棧相連。NDIS模型的示意圖圖4所示。
