傳統的DC/DC變換器一般采用模擬控制方式，它具有體積小，功耗低等優點，但易受噪聲影響。而數字控制的DC/DC變換器對工藝參數和環境不敏感、控制算法可通過編程實現、易于集成，且能大大縮短產品的開發周期。
1 DC/DC變換器結構
數字控制器主要由模數轉換器(ADC)、數字補償器(Digital Compensator)和數字脈沖寬度調制器(DPWM)組成。一種常用的數字控制器如圖1所示。主電路輸出電壓與基準電壓經ADC進行比較并轉換為相應的數字誤差信號，數字補償器則根據誤差進行補償得到給定數字信號。經DPWM轉換成時間信號，控制主電路開關通斷。
2 延遲線ADC
標準CMOS工藝下一個邏輯門延遲td與電源電壓VDD叻有這樣一個關系
其中，K是一個與器件和工藝有關的常數，Vth是MOS器件的閾值電壓。當VDD大于Vth時，td可看作與VDD成反比。

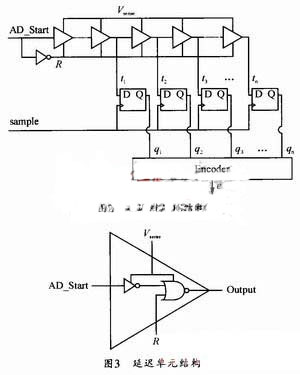

延遲線ADC由延遲鏈、寄存器組和譯碼電路組成，結構如圖2所示。一串延遲單元組成延遲鏈。一種可行的延遲單元的結構如圖3所示。它由一個反相器與一個或非門級聯得到。每個延遲單元都有一個輸入端，一個復位端和一個輸出端。
給定一個開始信號AD_Stan，經一定時間間隔后產生一個采樣脈沖信號sample，作為D觸發器的控制信號。在采樣信號有效時對D觸發器的輸入信號進行鎖存，將D觸發器的輸出信號送至譯碼電路得到最后的誤差信號。圖4是延遲線ADC的時序圖，假設圖2中n=8。在采樣信號有效時，AD_Start信號正好傳到第5個延遲單元，于是q1～q5輸出為1，q6～q8輸出為0。采樣電壓越大，延遲時間td越小，信號傳播得越快，輸出的溫度計碼中的1的個數越多。譯碼電路再將溫度計碼轉換為所需要的二進制碼。延遲線ADC即通過輸入電源對延遲鏈供電，根據延遲鏈延遲時間的大小來確定輸入的大小。
