2013年10月31日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下詮鼎集團推出東芝的TMPM342FYXBG微控制器，該內核采用ARM Cortex?-M3，是嵌入式微控制器市場中的標準內核，可提供實時應用所需的高代碼密度和快速中斷反應。TMPM342FYXBG 還具有高分辨率PPG和高精度模擬控制接口(12位模數轉換器和10位數模轉換器)。其小型封裝使得這款微控制器成為對尺寸和分辨率性能都要求非常高的安全監控及網絡監控的馬達設計應用的理想選擇。
該微控制器具有這樣一些特性：內置高速12位模數轉換器的無秒差轉換可以從各種傳感器和模擬電路中高速讀取數據;高分辨率PPG能以160MHz的最大分辨率控制馬達;采用東芝NANO FLASH?技術，可以提供高達256KB的內部閃存和高達32KB的SRAM;東芝NANO FLASH?技術具有高速和低功耗的特點，還可以實現實時操作系統和硬件;對于未來的系統擴展也已備好外部總線接口，簡單實現內存擴展。
規格要求：
· ARM Cortex-M3
· 工作電壓：2.7V至3.6V(片上調節器)
· I/O 1 2.7V至3.6V
· I/O 2 1.65V至3.6V(外部總線接口)
· 最大工作頻率：40 MHz
· 內置內存：閃存ROM 256KB和SRAM 32B
· 調試電路：SWD/SWV，2位跟蹤
· 待機模式：(IDLE，STOP1，STOP2)
內置功能：
· 高分辨率PPG：2通道(4個輸出)
· 12位模數轉換器：8通道 + 4通道(2單元)
· 10位數模轉換器：2通道
· 16位ΔΣ模數轉換器：4通道(差動)(1單元)
· 2相脈沖輸入計數器：4通道
· DMA控制器：4通道
· 振蕩頻率檢測器：1通道
· 兩相脈沖計數器：2通道
· 16位 HS PWM：4單元4+4通道(高精度PPG輸出)
· 16位定時器：10通道
· SIO/UART：2通道
· I2C：1通道
· VSIO/UART/SIO：1通道
· SSP：1通道
· 霍爾偏置控制器：2通道
· 10位EVR：2通道
· OpAMP：6通道
· PI/PE IF：2通道
· uStep控制器(7位)：2單元(內置MO功能)
· H-SW驅動器：7通道
典型應用：

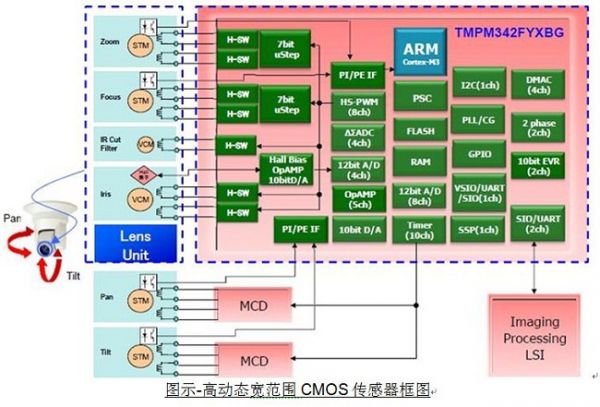

TMPM342FYXBG微控制器是應用之一是與東芝的高動態寬范圍(HDR)CMOS傳感器TCM5114PL搭配，可實現高動態范圍、壞點校正、鏡頭校正、提升光感靈敏度的Binning功能(Vertical:1/2)、Picture Flip(水平翻轉和垂直翻轉)、珈瑪校正功能(可編程伽馬表)、自動白平衡、自動曝光控制、自動閃爍偵測及校正、軟件待機模式、硬件關閉模式等功能。
開發工具支持
TMPM342FYXBG微控制器可以利用全球廣泛使用的基于ARM Cortex?-M3軟件，通用開發環境可顯著降低產品研發成本。
